Specyfikacja
Wykonania (podstawa)
- Typ A1: stal ocynkowana, zamocowana podkładka antypoślizgowa w kolorze czarnym
- Typ A2: stal ocynkowana, zamocowana podkładka antypoślizgowa w kolorze białym
- Typ A5: Stal, powlekana tworzywem sztucznym, czarna guma
Wersja (śruba)
- Wersja S: regulacja przy podstawie poprzez sześciokątny chwyt, bez przeciwnakrętki
- Wersja SK: regulacja przy podstawie poprzez sześciokątny chwyt, z przeciwnakrętką
- Wersja U: regulacja przy podstawie poprzez wyfrezowane podejście pod klucz płaski i gniazdo imbusowe od góry trzpienia, bez przeciwnakrętki
- Wersja UK: regulacja przy podstawie poprzez wyfrezowane podejście pod klucz płaski i gniazdo imbusowe od góry trzpienia, z przeciwnakrętką

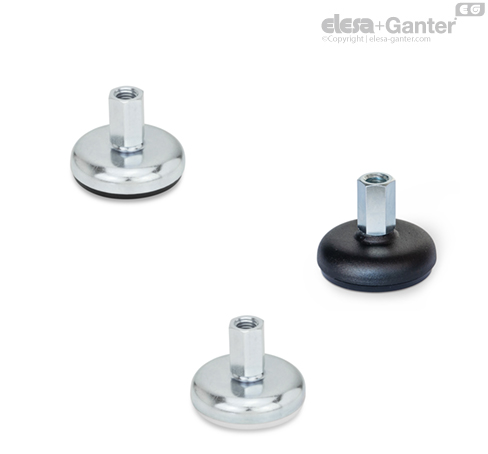

- Wersja X: z gwintem wewnętrznym
Podstawa tłoczona, blacha stalowa
Typ A1, A2:
Stal, ocynkowana, pasywacja niebieska
Typ A5:
Stal pokryta żywicą epoksydową
Kolor czarny RAL 9005
Trzpień gwintowany
Stal, ocynkowana, pasywacja niebieska
Nakrętki sześciokątne ISO 4032
Stal, ocynkowana, pasywacja niebieska
Gumowa podkładka antypoślizgowa, zamocowana
- twardość 80±5 wg skali Shore A
- Kolor biały: TPE (Santoprene®)
- twardość 80±5 wg skali Shore A
Informacje
Stopy wahliwe GN 30 są dostarczane złożone i nie są rozbieralne.
Obciążalność stóp wahliwych
Informacje
Wartości obciążeń statycznych podane w tabeli są rezultatem serii prób laboratoryjnych, w których zastosowano obciążenie prostopadłe do podstawy. Wartość maksymalnego obciążenia podanego w tabeli, może spowodować niewielkie odkształcenia podstawy.
Przy doborze odpowiedniego rozmiaru stopy należy brać pod uwagę wytrzymałość na zginanie i wyboczenia trzpienia.
Przyjmuje się, że wytrzymałość gwintowanego trzpienia stopy wynosi ≥ 500 N/mm2.
Maksymalne obciążenia podane w tabeli są jedynie zalecanymi wartościami i wykluczają jakąkolwiek odpowiedzialność ELESA+GANTER.
Użytkownik powinien dokonać doboru stopy w sposób indywidualny dla każdej aplikacji. To na nim spoczywa obowiązek ustalenia, czy dany rozmiar stopy jest odpowiedni. Czynniki zewnętrzne mogą wpływać na wartości obciążeń przedstawionych w tabeli.
| d1 | d2 | Obciążenie statyczne F w [kN] | - | - | - | - | - |
| - | - | Wersja trzpienia | - | - | - | - | - |
| - | - | S / SK | - | U / UK | - | X | - |
| - | - | Guma czarna | Guma biała | Guma czarna | Guma biała | Guma czarna | Guma biała |
| 50 | M 8 | 8 | 8 | - | - | 8 | 8 |
| 50 | M 10 | 10 | 10 | - | - | 13 | 13 |
| 50 | M 12 | 12 | 12 | - | - | 16 | 13 |
| 50 | M 16 | - | - | 16 | 13 | 16 | 13 |
| 60 | M 8 | 8 | 8 | - | - | 8 | 8 |
| 60 | M 10 | 10 | 10 | - | - | 13 | 13 |
| 60 | M 12 | 12 | 12 | - | - | 16 | 13 |
| 60 | M 16 | - | - | 16 | 13 | 16 | 13 |
| 80 | M 8 | 8 | 8 | - | - | 8 | 8 |
| 80 | M 10 | 10 | 10 | - | - | 12 | 11 |
| 80 | M 12 | 12 | 12 | - | - | 12 | 11 |
| 80 | M 16 | - | - | 12 | 11 | 12 | 11 |
| 80 | M 20 | - | - | 12 | 11 | 12 | 11 |
| 80 | M 24 | - | - | 12 | 11 | - | - |
| 100 | M 8 | 8 | 8 | - | - | 8 | 8 |
| 100 | M 10 | 10 | 10 | - | - | 11 | 10 |
| 100 | M 12 | 11 | 10 | - | - | 11 | 10 |
| 100 | M 16 | - | - | 11 | 10 | 11 | 10 |
| 100 | M 20 | - | - | 11 | 10 | 11 | 10 |
| 100 | M 24 | - | - | 11 | 10 | - | - |
| 120 | M 20 | - | - | 20 | 16 | 20 | 16 |
| 120 | M 24 | - | - | 20 | 16 | - | - |
| 120 | M 30 | - | - | 20 | 16 | - | - |
