Specyfikacja
Wykonania
- Typ A: z kołnierzem z dwoma otworami (d1 = 60 / 90 / 113)

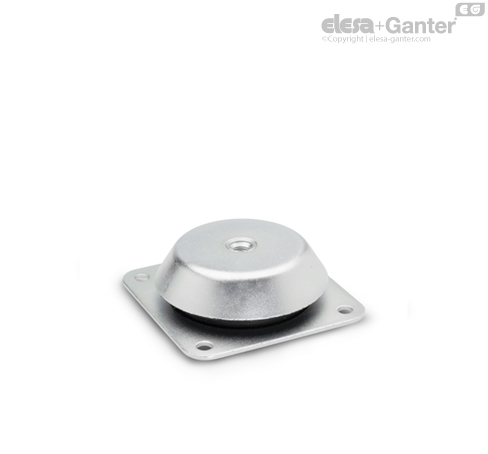

- Typ B: z kołnierzem z czterema otworami (d1 = 113 / 126)
Nr identyfikacyjny
Element antywibracyjny
Guma naturalna (NR)
Wulkanizowana
Odporność na temperaturę do 80°C
Twardość wg skali Shore'a A ± 5 °
Miękka 43
Średnia 57
Twarda 68
Stal
Powierzchnia ocynkowana, pasywacja niebieska
Korpus z gwintem
Stal
Powierzchnia ocynkowana, pasywacja niebieska
Informacje
Wibroizolatory GN 148 przeznaczone są do antywibracyjnego usadawiania na podłożu ciężkich maszyn i urządzeń.
Ma to pozytywny wpływ na trwałość maszyn, ponadto zmniejsza natężenie hałasu.
Konstrukcja elementu zapewnia absorpcję sił działających również w poziomie. Konstrukcja z zabezpieczeniem (typ 2) zapewnia ochronę przed zniszczeniem spowodowanym przekroczeniem obciążeń.
Szczegóły dotyczące obciążeń nie są wiążące i wykluczają jakąkolwiek odpowiedzialność. Użytkownik musi w swoim zakresie ustalić, czy produkt jest odpowiedni do konkretnego zastosowania.
Dane techniczne
F1 = obciążenie statyczne w kierunku osiowym (nacisk)
F2 = obciążenie statyczne w kierunku promieniowym (siła poprzeczna)
s1 = kompresja w kierunku osiowym (ugięcie sprężyste) pod obciążeniem F1
s2 = kompresja w kierunku promieniowym (ugięcie sprężyste) pod obciążeniem F2
Sztywność R:
Jest to obciążenie powodujące ugięcie elementu tłumiącego o 1 mm (wskaźnik sprężystości)
Równanie do obliczenia sztywności: R = F / S
Tabela przedstawia wartość maksymalnego obciążenia statycznego F, maksymalną wartość ugięcia i wynikową sztywność R.
Metoda oraz wartości podane poniżej pozwalają wyliczyć maksymalny stopień izolacji wibracji jako czynnik częstotliwości zakłóceń.
| d1 | Twardość Shore A | Maks. obciążenie statyczne F1 w N | Sztywność R1 w N/mm | Maks. ugięcie s1, w mm | Maks. obciążenie statyczne F2 w N | Sztywność R2 w N/mm | Maks. ugięcie s2, w mm |
| 60 | 43 | 1100 | 340 | 3.2 | 2300 | 770 | 3 |
| 60 | 57 | 1750 | 550 | 3.2 | 3400 | 1130 | 3 |
| 60 | 68 | 2800 | 930 | 3 | 4000 | 1330 | 3 |
| 90 | 43 | 1500 | 430 | 3.5 | 3000 | 750 | 4 |
| 90 | 57 | 2800 | 800 | 3.5 | 5000 | 1330 | 3.75 |
| 90 | 68 | 4500 | 1290 | 3.5 | 7000 | 1870 | 3.75 |
| 113 | 43 | 3500 | 1000 | 3.5 | 4500 | 1290 | 3.5 |
| 113 | 57 | 6500 | 1860 | 3.5 | 7500 | 2140 | 3.5 |
| 113 | 68 | 10000 | 2860 | 3.5 | 11000 | 3140 | 3.5 |
| 126 | 43 | 7500 | 2140 | 3.5 | 9000 | 2570 | 3.5 |
| 126 | 57 | 12500 | 3570 | 3.5 | 15000 | 4290 | 3.5 |
| 126 | 68 | 19000 | 5340 | 3.5 | 22500 | 6430 | 3.5 |
Warunki
Częstotliwość drgań [Hz]:
to częstotliwość drgań maszyny, np:
prędkość obrotowa głównego wału maszyny [obr/min].
Obciążenie statyczne F [N]:
to obciążenie działające na pojedyńczy element tłumiący (wibroizolator).
Stopień tłumienia [%]:
jest miarą absorpcji częstotliwości drgań.
Kompresja s [mm]:
jest zmianą wysokości elementu tłumiącego (ugięcie sprężyste).
Sztywność R [N/mm]:
jest to obciążenie powodujące ugięcie elementu tłumiącego
o 1 mm (wskaźnik sprężystości).
Wyznaczanie odpowiedniego wibroizolatora oraz maksymalnego stopnia tłumienia
W pierwszej kolejności należy wyznaczyć obciążenie statyczne F dla pojedyńczego wibroizolatora. Aby to zrobić należy posłużyć się następującym równaniem:
Waga maszyny w jednostce siły [N]/liczba wibroizolatorów = obciążenie statyczne F [N] dla pojedynczego wibroizolatora
Po obliczeniu obciążenia statycznego F dokonujemy doboru wibroizolatora z tabeli. Należy wybrać wibroizolator, którego maksymalne obciążenie statyczne będzie jak najbardziej zbliżone do wartości obliczonej z powyższego równania, jednak nie mniejsze od niej.
Kompresję (ugięcie sprężyste) możemy teraz obliczyć wg równania poniżej.
Obciążenie statyczne F[N] na wibroizolator/sztywność R [N/mm] = obliczona kompresja s [mm]
Zestawiając na wykresie wartość obliczonej kompresji "s" z częstotliwością drgań, można wyznaczyć maksymalny stopień tłumienia.
Aby uzyskać możliwie największy poziom tłumienia drgań, należy zmienić liczbę wibroizolatorów tak, aby wartość obciążenia statycznego F pojedynczego wibroizolatora była jak najbardziej zbliżona do wartości obciążenia statycznego podanego w tabeli. Zwiększy to kompresję "s", która z kolei poprawi poziom tłumienia drgań.
Wibroizolatory te doskonale nadają się do tłumienia drgań o średniej i wysokiej częstotliwości.
