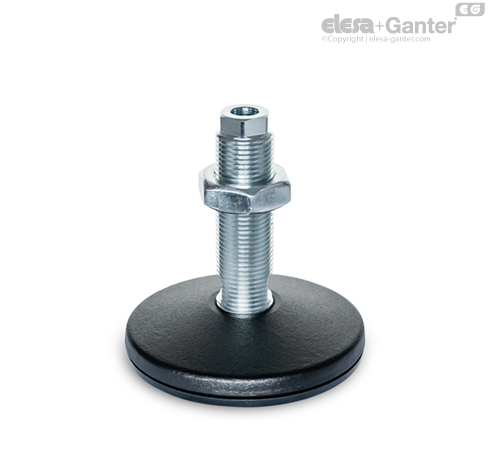

GN 37-B Stopy do maszyn z podkładką antypoślizgową

Stopy do maszyny GN 37 charakteryzują się solidną konstrukcją i dużą liczbą wariantów wykonania. Są stosowane zwłaszcza w dużych i ciężkich liniach produkcyjnych oraz maszynach. Otwór przelotowy pozwala na przymocowanie płyty podstawy w sposób centralny do podłoża, stanowiąc tym samym idealne rozwiązanie do obciążeń ściskających i rozciągających.

Podstawa, jak i trzpień gwintowany nie są ze sobą połączone w sposób trwały, podczas osadzania trzpienia na podstawie centruje się on samoczynnie we wklęsłym punkcie podparcia.

Typ B z podkładką antypoślizgową zapobiega przesuwaniu się na boki, chroni delikatne powierzchnie i tłumi drgania oraz uderzenia. Typ C z O-ringiem zapewnia uszczelnienie z podłożem, by uniemożliwić gromadzenie się brudu pod nóżkami. W połączeniu z tacką ociekową uniemożliwia środkom smarnym spływanie pod urządzenie i przedostanie się do podłoża.

• Właściwości elastomerów

• ISO-Podstawowe tolerancje
