Specyfikacja
Wersja ze stali ST
Powierzchnia oksydowana na czarno
Podkładka kulista
Stal hartowana
Wersja ze stali nierdzewnej NI
AISI 303
Podkładka kulista
AISI 303
Śruba z łbem cylindrycznym DIN 912
Stal nierdzewna A2-70
Podkładka DIN 433
Stal nierdzewna AISI 304
Informacje

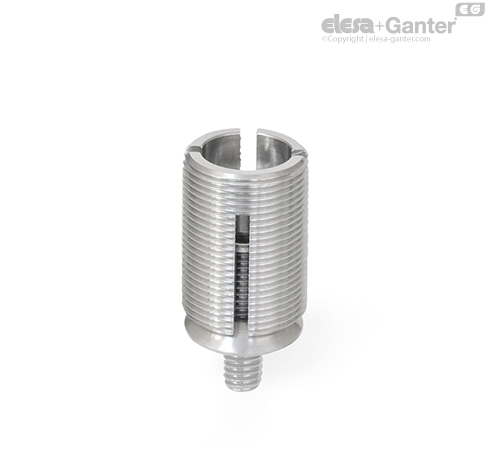

Elementy pozycjonujące GN 355 używane są do mocowania i pozycjonowania maszyn i wyposażenia.
Składają się one z gwintowanego cylindrycznego korpusu, podkładki kulistej oraz śruby dociskowej. Po zamontowaniu elementu pozycjonującego należy dokonać regulacji połączonych części używając specjalnego narzędzia GN 355.1 dostępnego jako akcesoria. Dokręcenie śruby dociskowej powoduje nieznaczne, sprężyste odkształcenie korpusu, blokując pozycjonowane części w ustalonym położeniu.
Podane w tabeli wartości (w) i (x) oraz obciążenia statyczne są orientacyjne i mogą się zmieniać w zależności od warunków pracy w danej aplikacji. Nie stanowią więc o warunkach gwarancji. Użytkownik musi sam zdecydować, czy element jest odpowiedni dla danego zastosowania.
