Specyfikacja
Wersja ze stali
Wykonania
Typ B: sworzeń z zatrzaskiem sprężynowym
Typ KL: sworzeń z pierścieniem zabezpieczającym KL
Typ SL: sworzeń z pierścieniem zabezpieczającym SL
(tylko dla d1 = 4 ... 16)
- Wytrzymałość na rozciąganie - klasa 5 (500 N/mm²)
- Powierzchnia ocynkowana, pasywacja niebieska
Pierścienie zabezpieczające
- Powierzchnia ocynkowana, pasywacja niebieska
Wersja z aluminium
Wykonania
- Typ KL: sworzeń z pierścieniem zabezpieczającym KL
- Typ SL: sworzeń z pierścieniem zabezpieczającym
Aluminium AL
Powierzchnia anodowana na kolor czarny
KL / SL - sworznie zabezpieczające
- Powierzchnia ocynkowana, pasywacja niebieska

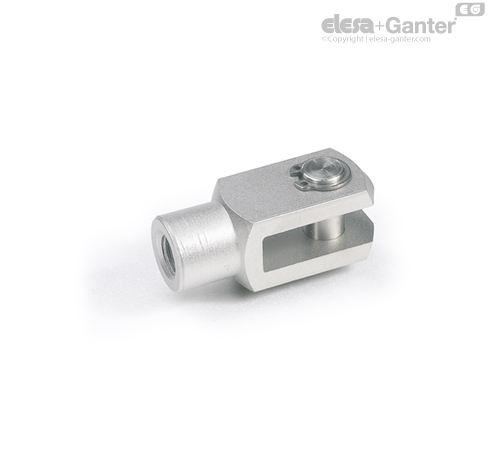

Wersja ze stali nierdzewnej
Wykonania
- Typ A: sworzeń z pierścieniem zabezpieczajacym DIN 471
Stal nierdzewna AISI 303 NI
bez powłoki
Pierścień zabezpieczający DIN 471
Stal nierdzewna
Materiał według normy niemieckiej Nr. 1.4122
Informacje
Przeguby widełkowe GN 751 składają się z widełek DIN 71752 oraz sworznia z pierścieniem zabezpieczającym (typ KL i SL), lub zatrzasku z blachy (typ B). Obie wersje mogą być montowane i demontowane bez użycia narzędzi.
Rozmiar d1 = 12 jest dostarczany z gwintem drobnozwojnym M12x1,5 według normy DIN. W praktyce jednak M12x1,25 jest preferowanym rodzajem gwintu. Standard DIN 71752 nie uwzględnia rozmiaru d1 = 20.
Na życzenie
Widełki zgodne z normą DIN 71752 z d1 = 25, 30, 35, 42 i 50 (tylko wersja ze stali nierdzewnej)
Dane techniczne
Warianty wykonań przegubów
Sworzeń z zatrzaskiem sprężynowym jest łatwy w montażu i demontażu. Dedykowany do aplikacji wymagających częstego wpinania przegubu.
Sworzeń z pierścieniem zabezpieczającym daje możliwość montażu i demontażu bez użycia dodatkowych narzędzi.
Sworzeń z pierścieniem zabezpieczającym wymaga dodatkowego narzędzia do jego demontażu, np.: wkrętaka. Zapewnia więc najwyższy stopień zabezpieczenia.
