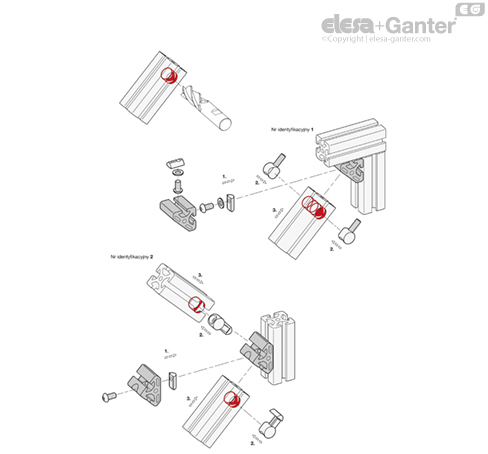

GN 32i-1 Łączniki kątowe Montaż narożny

Łączniki kątowe GN 32i (nr identyfikacyjny 1) służą do łączenia profili aluminiowych konstrukcyjnych pod kątem prostym, umożliwiając dodatkowo mocowanie wsporników narożnych pod kątem 45°. Łączniki kątowe GN 32i (nr identyfikacyjny 2) służą do mocowania pojedynczych lub podwójnych wsporników do profili aluminiowych konstrukcyjnych pod kątem 45°.

Wsporniki są mocowane za pomocą uniwersalnych łączników GN 22i . W tym celu należy wyłamać zabezpieczenie przed przekręceniem (nr identyfikacyjny 1) i przeprowadzić odpowiednią obróbkę profilu (nr identyfikacyjny 1 i 2).

• Łączniki uniwersalne GN 22i

• Nakrętki teowe GN 50i
