Specyfikacja
- R: połączenie pod kątem prostym
- D: z 2 śrubami i podwójną nakrętką teową

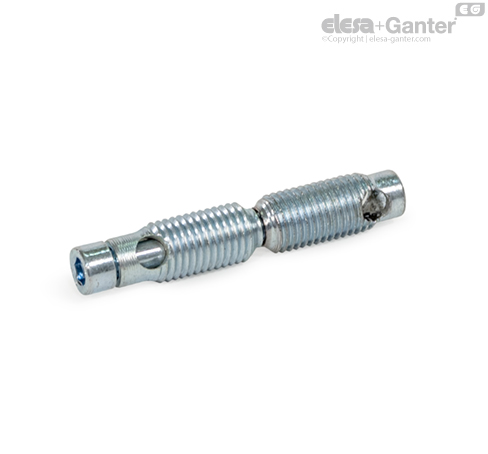

- S: połączenie doczołowe
ocynkowana, pasywacja niebieska SZ
Informacje
Łączniki automatyczne GN 23i (kod R) łączą profile aluminiowe konstrukcyjne pod kątem prostym. Obróbka profilu nie jest konieczna. Połączenie można dowolnie ustawiać i przesuwać wzdłuż rowka teowego.
Łączniki automatyczne GN 23i (kod D) łączą ze sobą profile aluminiowe konstrukcyjne pod kątem prostym i zabezpieczają je przed przekręceniem. Obróbka profilu nie jest konieczna. Połączenie można dowolnie ustawiać i przesuwać wzdłuż rowka teowego.
Łączniki automatyczne GN 23i (kod S) łączą ze sobą profile aluminiowe konstrukcyjne doczołowo, wydłużając je i zabezpieczając przed przekręceniem. Obróbka profilu nie jest konieczna.

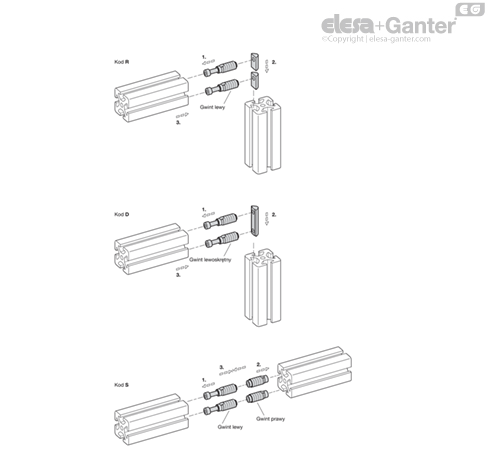

W celu montażu należy najpierw wsunąć śrubę imbusową do rowka teowego, a następnie wkręcić lekko nasmarowane tuleje gwintowane w oba profile. Możliwe jest powstawanie niewielkich zadziorów. Łączniki automatyczne stosuje się parami naprzeciwko siebie. Jeśli w rowkach teowych profili są osadzane panele, należy w nich wykonać odpowiednie wycięcia.
Łączniki automatyczne są dostarczane w zestawach. W tabeli pokazano ilość sztuk zawartą w każdym zestawie.
