GN 327-A Koła ręczne, bezpieczne Bez rękojeści

Koła ręczne pełne bezpieczne GN 327 spełniają najwyższe standardy bezpieczeństwa pracy. Jako elementy napędu ręcznego, są instalowane wraz z kołnierzem do obudowy urządzenia w stanie wysprzęglonym. Zasprzęglenie odbywa się poprzez odciągnięcie koła w kierunku osiowym, a po zakończeniu manewrowania kołem, wysprzęgla się ono automatycznie.

Kołnierz łożyskowy może również służyć do łożyskowania wałka za pośrednictwem tulei łożyskowej (nr identyfikacyjny 1). Ta tuleja łożyskowa jest suchym łożyskiem ślizgowym (tuleja DU). Z reguły jednak wałek jest łożyskowany osobno, a tuleja łożyskowa służy do centrowania kołnierza łożyskowego.

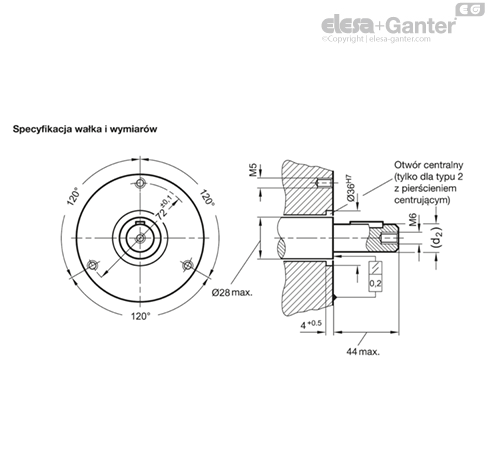

Po przygotowaniu odpowiedniego gniazda w obudowie maszyny, do centrowania może służyć także pierścień centrujący (nr identyfikacyjny 2). W takim przypadku eliminujemy tuleje łożyskowe, a co za tym idzie, zmniejszamy opory tarcia i wydzielanie się ciepła.

Tuleja wałka i podkładka osiowa dostarczane są jako osobne elementy. Przed zamontowaniem koła należy się upewnić, że tuleja wsuwa się płynnie na wałek i porusza na nim swobodnie.

Konstrukcja z tuleją łożyskową: (nr identyfikacyjny 1)

Wsuń na wałek koło z zamontowanym kołnierzem i tuleją wałka, przykręć kołnierz i zamontuj podkładkę osiową.

Konstrukcja z pierścieniem centrującym (nr identyfikacyjny 2)

Koło można od razu przykręcić przez pierścień centrujący nad kołnierzem łożyska. Następnie wepchnij tuleję na wałek i zabezpiecz ją osiowo podkładką
