Specyfikacja

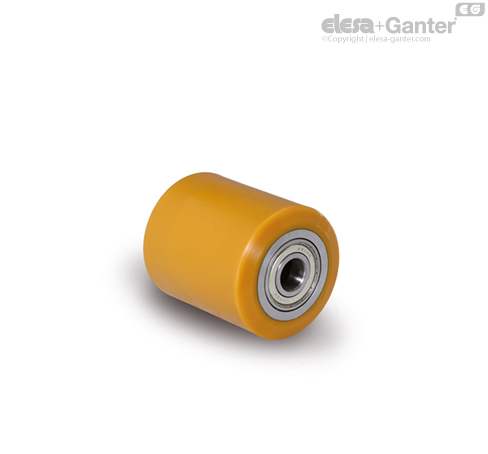

Wieniec
Nalewany poliuretan, twardość 92 wg skali Shore A.
Ramię dźwigni
Stal.
Mocowanie koła
Piasta z łożyskiem kulkowym. Idealne rozwiązanie do dużych obciążeń i zastosowań przy pracy ciągłej.
Informacje
Zastosowania
Doskonała wytrzymałość toczna i elastyczność w połączeniu z odpornością na ścieranie i zużycie. Parametry doboru kół patrz Dane techniczne.
Warunki środowiskowe
Przeznaczone zarówno do stosowania w kontakcie z czynnikami atmosferycznymi, jak i w miejscach występowania alkoholi, glikoli. Niewskazane eksploatowanie w obecności słabych kwasów organicznych i nieorganicznych oraz pary wodnej.
Obciążalność toczna – siła/zadane obciążenie
Wykres przedstawia wartość siły jaką musimy zadziałać na koło, aby poruszało się ono ze stałą prędkością 4 km/h. Punkt przecięcia wykresu z linią 50 N jest wartością maksymalnego obciążenia jednego koła, przyjętą dla 4-kołowego wózka napędzanego ręcznie przez jedną osobę. Wartość 50 N siły pociągowej wynika z uregulowań prawnych dotyczących bezpieczeństwa pracy, 200 N = 50N x 4 koła - co jest maksymalną siłą z jaką może oddziaływać operator wózka w sposób ciągły.
| Siła wymagana do ciągnięcia lub pchania jednego koła [N] |
|---|
| | Obciążenie [N] |
| 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 |
| D [mm] | 80x70 | 10 | 24 | 37 | 51 | 76 | - | - |
| 80x90 | <10 | 22 | 31 | 45 | 61 | 78 | - |
| 82x70 | 10 | 24 | 36 | 50 | 75 | - | - |
| 82x90 | <10 | 21 | 30 | 43 | 60 | 76 | - |
| 82x100 | <10 | 20 | 27 | 40 | 56 | 75 | 135 |
| 85x40 | 10 | 34 | 60 | - | - | - | - |
| 85x70 | <10 | 23 | 35 | 48 | 72 | - | - |
| 85x90 | <10 | 21 | 31 | 47 | 64 | 77 | - |
| 85x100 | <10 | 19 | 26 | 38 | 56 | 72 | 120 |
Poruszanie mechaniczne przy użyciu urządzeń holujących
Przy holowaniu mechanicznym prosimy odwołać się do danych technicznych określających współczynniki nośności koła zależnie od prędkości.
Temperatura
Jeżeli temperatura pracy dla danej aplikacji nie mieści się w standardowym zakresie temperatur, prosimy odwołać się do danych technicznych określających współczynniki nośności koła zależnie od temperatury.
