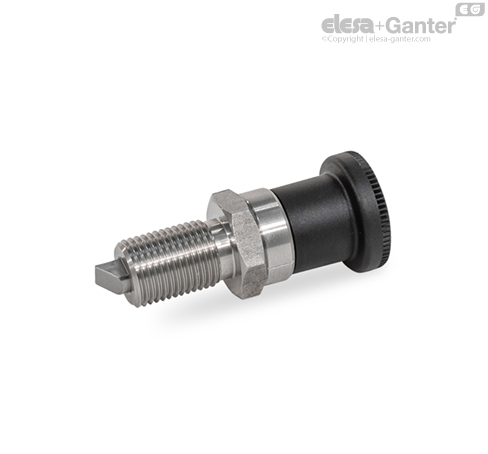

GN 824-B Trzpienie ustalające Bez blokady w pozycji odwiedzionej, bez przeciwnakrętki

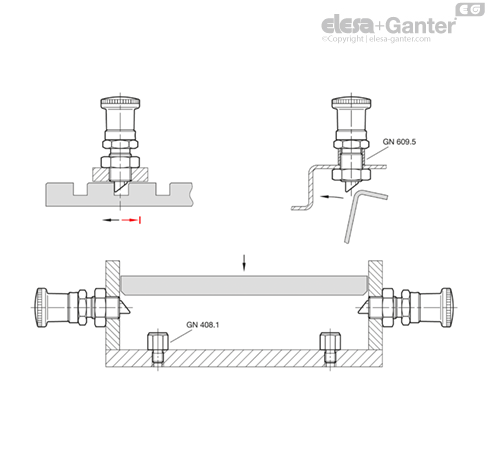

Trzpienie ustalające GN 824 posiadają trzpień blokujący o kwadratowym przekroju poprzecznym, powierzchnię blokującą z jednej strony i ściętą z drugiej. Gdy przedmiot, który ma być zabezpieczony, napiera na ściętą powierzchnię, trzpień jest wpychany do korpusu. Po przejściu elementu przez korpus, trzpień wyskakuje, blokując ruch powrotny przedmiotu. Trzpień zatrzasku automatycznie zaczepia się na miejscu, gdy jest przesuwany w kierunku powierzchni zatrzasku. Blokadę można zwolnić poprzez odciągnięcie gałki.

Trzpienie ustalające typu C/CK z blokadą w pozycji odwiedzionej są używane do zastosowań, w których trzpień blokujący tymczasowo nie powinien się zatrzaskiwać. W tym celu gałkę należy odciągnąć i obrócić o 90°. Gałka jest utrzymywana wówczas w pozycji odwiedzionej przez odpowiednie wycięcie w korpusie.

Gdy wkręt dociskowy jest odkręcony, orientację skosu trzpienia blokującego można swobodnie regulować w zakresie 360°. Pozycję skosu można rozpoznać po charakterystycznym oznaczeniu na korpusie trzpienia ustalającego.

• Gama trzpieni ustalających

• Tuleje dystansowe GN 609.5

• ISO-Podstawowe tolerancje

• Właściwości tworzyw

• Właściwości stali nierdzewnej



Orientację skosu trzpienia blokującego można swobodnie regulować w zakresie 360°.

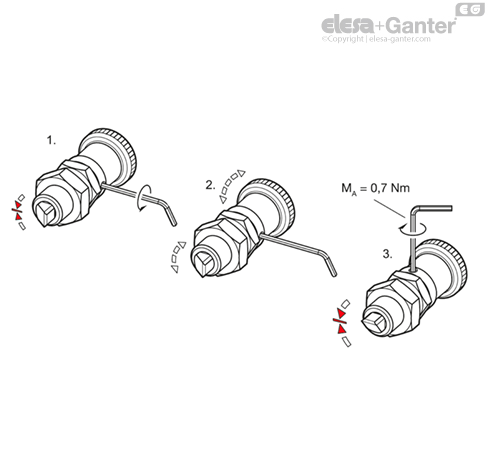

Kroki instalacji:

• 1. Poluzować wkręt dociskowy za pomocą klucza imbusowego.

• 2. Obrócić gałkę, aby ustawić powierzchnię skosu w żądane położenie.

• 3. Dokręcić wkręt dociskowy za pomocą klucza imbusowego.
