Specyfikacja
Wykonania
- Typ B: bez blokady, bez przeciwnakrętki
- Typ BK: bez blokady, z przeciwnakrętką
- Typ C: z blokadą w pozycji odwiedzionej, bez przeciwnakrętki
- Typ CK: z blokadą w pozycji odwiedzionej, z przeciwnakrętką
Wersja ze stali ST
Powierzchnia oksydowana na czarno

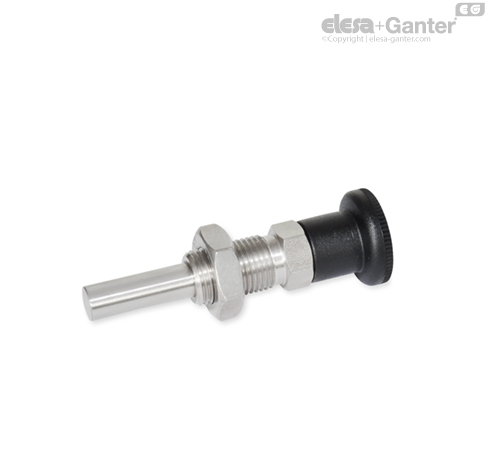

Wersja ze stali nierdzewnej NI
- Korpus gwintowany, AISI 303
- Przeciwnakrętka, AISI 304
Sworzeń obrotowy
Stal nierdzewna AISI 303
Wkręt z łbem stożkowym DIN 7991
Stal nierdzewna AISI 304
- Technopolimer na bazie poliamidu (PA)
- Kolor czarny, wykończony na mat
Informacje
Trzpienie ustalające GN 817.8 zostały zaprojektowane po to, aby umożliwić ekonomiczne wykonanie specjalnych wersji trzpieni we własnym zakresie.
Trzpienie ustalające mogą być przerabiane przez użytkownika zgodnie z rysunkiem. Są skręcane śrubą z łbem stożkowym i mogą być montowane wielokrotnie. Dostarczane niezmontowane.
Trzpienie ustalające (typ C/CK) z wbudowanym w gałce mechanizmem blokującym mają zastosowanie wszędzie tam, gdzie potrzebne jest zablokowanie trzpienia w pozycji odwiedzionej. W tym celu gałkę należy odciągnąć i obrócić o 90°. Niewielkie wcięcie ustala trzpień w pozycji odwiedzionej, zabezpieczając go przed nieumyślnym lub powstałym na skutek wibracji zatrzaśnięciem.
