Specyfikacja
Wykonania

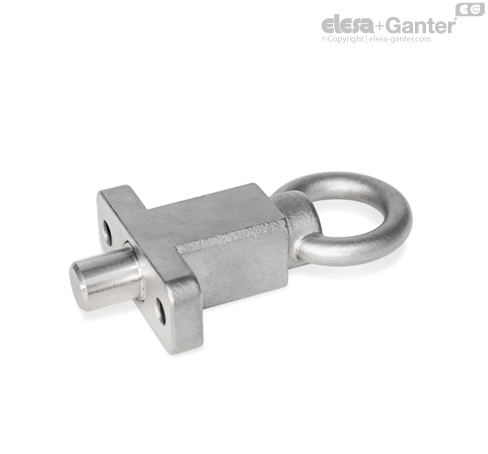

- Typ A: z uchwytem okrągłym, bez blokady
- Typ C: z uchwytem okrągłym, z blokadą
- Typ E: z dźwignią, z blokadą
Korpus
Odlew precyzyjny stali
- Ocynkowana, pasywacja niebieska ZB
- Powierzchnia ocynkowana i malowana proszkowo
Kolor czarny, RAL 9005, wykończony na mat SW
Korpus
Stal nierdzewna odlew precyzyjny AISI 316 A4
Ocynkowana, pasywacja niebieska (ZB i SW)
- Odlew precyzyjny ze stali nierdzewnej AISI 316 (do A4)
Dźwignia
Ocynkowana, pasywacja niebieska (do ZB i SW)
- Odlew precyzyjny ze stali nierdzewnej AISI 316 (do A4)
Stal, ocynkowana, pasywacja niebieska (ZB i SW)
- Stal nierdzewna AISI 316 (do A4)
Wkręt dociskowy DIN 915 (typ A)
- Stal, ocynkowana (do ZB i SW)
Nacisk sprężyny
Stal nierdzewna AISI 316Ti
Informacje
Trzpień ustalający GN 722.5 jest odciągany za pomocą dźwigni lub uchwytu okrągłego. Odbywa się to ręcznie, za pomocą linki lub przedłużonego cięgna z hakiem. Wersja ST jest przeznaczona do zastosowań w konstrukcjach stalowych, zaś wersja ze stali nierdzewnej A4 jest rekomendowana do stosowania w szczególnie agresywnych środowiskach.
Wersja z blokadą w pozycji odwiedzionej jest rekomendowana do zastosowań, w których istnieje potrzeba zablokowania trzpienia po jego odciągnięciu. W tym celu należy obrócić okrągły uchwyt po odciągnięciu trzpienia blokującego. Uchwyt jest utrzymywany w tej pozycji dzięki specjalnemu nacięciu w górnej części korpusu.
Tolerancje wymiarowe między trzpieniem a korpusem zostały dobrane tak, aby zapewnić niezawodność działania nawet w przypadku niedokładnie dobranych wymiarów lub w przypadku zabrudzeń.
Istnieje kilka opcji mocowania. Sześciokątne otwory montażowe pozwalają na zastosowanie śrub z łbem gniazdowym DIN 912 oraz śrub z łbem sześciokątnym lub nakrętek zgodnych z DIN 931 lub DIN 934.
