Specyfikacja
Wykonania
- Typ A: z pierścieniem odciągowym
- Typ B: bez blokady, z gałką
- Typ C: z blokadą, z gałką
Korpus
Powierzchnia pokryta żywicą epoksydową
czarny, wykończony na mat
- Odlew precyzyjny ze stali nierdzewnej NI
AISI CF-8
Bez powłoki, piaskowane, matowe
Trzpień
Stal nierdzewna AISI 303
Nacisk sprężyny
Stal nierdzewna AISI 301
Pierścień odciągowy / pętla z drutu
Stal nierdzewna AISI 301
Gałka
Technopolimer na bazie poliamidu (PA)
- Czarny, wykończony na mat
Informacje
Trzpienie ustalające GN 417 z kołnierzem są montowane równolegle do trzpieni i dlatego charakteryzują się szczególnie małą wysokością całkowitą Układ otworów montażowych z otworami fasolowymi oferuje duże możliwości regulacji, np. przy zastosowaniu na profilach aluminiowych. Dzięki podkładkom montaż w szczelinach jest znacząco ułatwiony.

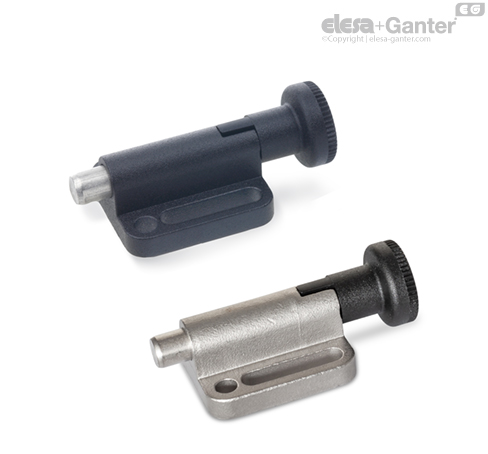

Trzpienie ustalające typ C z blokadą w pozycji odwiedzionej są stosowane w aplikacjach, gdzie trzpień musi zostać zablokowany po odciągnięciu. Po odciągnięciu trzpienia należy obrócić gałkę o 90°. Gałka jest utrzymywana wówczas w pozycji odwiedzionej przez odpowiednie wycięcie w korpusie.
Typ D posiada wzmocnioną pętlę z drutu, dzięki czemu nadaje się szczególnie do obsługi zdalnej, np. za pomocą cięgna.
Wersje ze stali nierdzewnej pozwalają na stosowanie trzpieni ustalających w bardziej agresywnych środowiskach.
