Specyfikacja
Wykonania

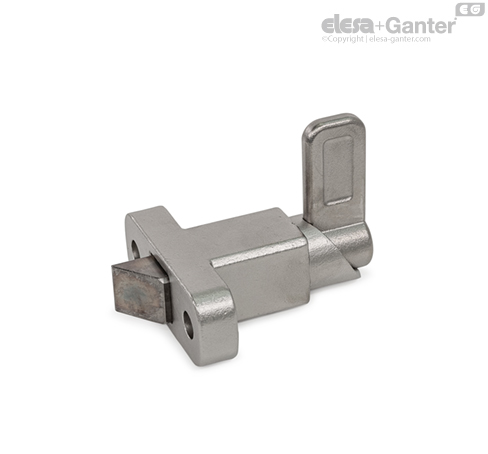

- Typ A: rygiel ustawiony prostopadle do kołnierza
- Typ B: rygiel ustawiony równolegle do kołnierza
Nr identyfikacyjny
- Nr 1: skos, od góry
- Nr 2: skos, od dołu
- Nr 3: skos, od prawej
- Nr 4: skos, od lewej
Korpus
- Stal nierdzewna odlew precyzyjny AISI CF-8 NI
Rygiel
- Stal nierdzewna odlew precyzyjny AISI CF-8 w przypadku wykonania NI
Trzpień
- Stal nierdzewna AISI 431, hartowana w przypadku wykonania NI
Sprężyna napinająca
Stal nierdzewna AISI 316Ti
Informacje
Trzpienie ryglujące GN 724.2 posiadają trzpień blokujący o kwadratowym przekroju poprzecznym, powierzchnię blokującą z jednej strony i ściętą z drugiej. Gdy przedmiot, który ma być zabezpieczony, napiera na ściętą powierzchnię, trzpień jest wpychany do korpusu. Po przejściu elementu przez korpus, trzpień wyskakuje, blokując ruch powrotny przedmiotu. Trzpień zatrzasku automatycznie zaczepia się na miejscu, gdy jest przesuwany w kierunku powierzchni zatrzasku. Blokadę można zwolnić poprzez odciągnięcie dźwigni.
Specjalne nacięcie w górnym położeniu krzywizny umożliwia bezpieczne pozycjonowanie trzpienia, gdy jest on w pozycji odwiedzionej.
Tolerancje wymiarowe między trzpieniem a korpusem zostały dobrane tak, aby zapewnić niezawodność działania nawet w przypadku niedokładnie dobranych wymiarów lub w przypadku zabrudzeń. Mechanizm zatrzaskowy jest wstępnie nasmarowany i w razie potrzeby można go ponownie nasmarować.
Istnieje kilka opcji mocowania. Sześciokątne otwory montażowe pozwalają na zastosowanie śrub z łbem gniazdowym ISO 4762 oraz śrub z łbem sześciokątnym lub nakrętek zgodnych z DIN 931 lub DIN 934.
