Specyfikacja
Wykonania
- Typ L: krzywka pozycjonująca po lewej stronie
- Typ R: krzywka pozycjonująca po prawej stronie
Wersja ze stali ST
Korpus
Odlew precyzyjny stali
Ocynkowana, pasywacja niebieska ZB
Powierzchnia ocynkowana i pokryta warstwą żywicy epoksydowej
Kolor czarny, wykończony na mat SW
Dźwignia
Stal, ocynkowana, pasywacja niebieska
Trzpień
Stal, ocynkowana, pasywacja niebieska
Sprężyna
Stal nierdzewna AISI 316Ti
Wersja ze stali nierdzewnej A4
Korpus / Rygiel
Odlew precyzyjny ze stali nierdzewnej A4
AISI 316
Trzpień
Stal nierdzewna AISI 316
Sprężyna
Stal nierdzewna AISI 316Ti
Informacje

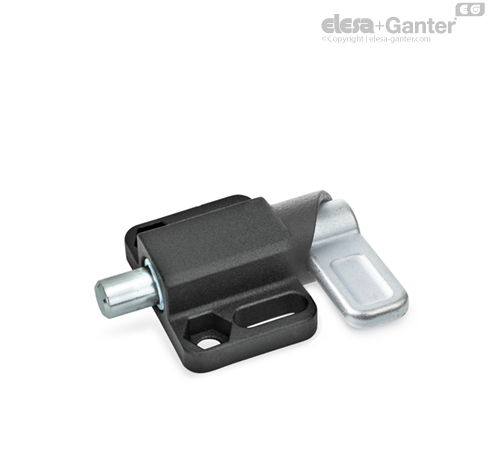

W przypadku trzpieni ryglujących GN 722.3, obrót dźwigni o 180° powoduje wycofanie trzpienia. Specjalne nacięcie w górnym położeniu krzywizny umożliwia bezpieczne pozycjonowanie trzpienia, gdy jest on w pozycji odwiedzionej. Wersje ZB I SW są przeznaczone do zastosowań w konstrukcji stalowej, natomiast wersja A4 ze stali nierdzewnej jest przeznaczona do zastosowań w szczególnie agresywnych warunkach.
Tolerancja wymiarowa pomiędzy trzpieniem a korpusem jest dobierana tak, by zapewnić niezawodność funkcjonowania nawet po spawaniu, nałożeniu ochronnej warstwy antykorozyjnej lub w przypadku zanieczyszczenia.
Fasolkowe lub sześciokątne otwory montażowe pozwalają na zastosowanie śrub z łbem gniazdowym DIN 912 oraz śrub z łbem sześciokątnym lub nakrętek zgodnych z DIN 931 lub DIN 934.
