Specyfikacja
Wykonania
- Typ A: dźwignia ustawiona prostopadle do linii otworów mocujących
- Typ B: dźwignia ustawiona równolegle do linii otworów mocujących
Wersja ze stali ST
Korpus
Odlew precyzyjny stali
Ocynkowana, pasywacja niebieska ZB
Powierzchnia ocynkowana i pokryta warstwą żywicy epoksydowej
Kolor czarny, wykończony na mat SW
Dźwignia
Powierzchnia ocynkowana, pasywacja niebieska
Trzpień
Stal, ocynkowana, pasywacja niebieska
Sprężyna
Stal nierdzewna AISI 316Ti

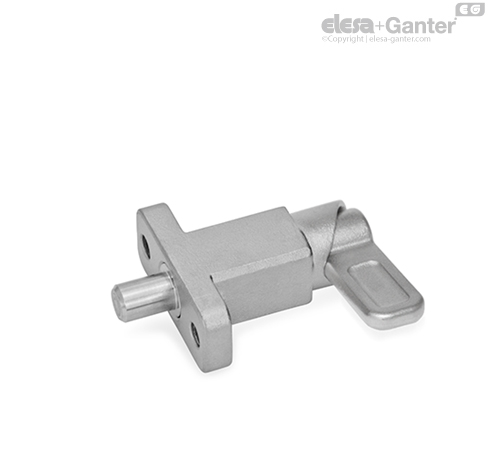

Wersja ze stali nierdzewnej A4
Korpus / Rygiel
Odlew precyzyjny ze stali nierdzewnej A4
AISI 316
Trzpień
Stal nierdzewna AISI 316
Sprężyna
Stal nierdzewna AISI 316Ti
Informacje
W przypadku trzpieni ryglujących GN 722.2, obrót dźwigni o 180° powoduje wycofanie trzpienia. Specjalne nacięcie w górnym położeniu krzywizny umożliwia bezpieczne pozycjonowanie trzpienia, gdy jest on w pozycji odwiedzionej. Wersje ZB i SW są przeznaczone do stosowania w konstrukcjach stalowych, zaś wersja ze stali nierdzewnej A4 jest przeznaczona do stosowania w szczególnie agresywnych środowiskach.
Tolerancja wymiarowa pomiędzy trzpieniem a korpusem jest dobierana tak, by zapewnić niezawodność funkcjonowania nawet po spawaniu, nałożeniu ochronnej warstwy antykorozyjnej lub w przypadku zanieczyszczenia.
Sześciokątne otwory montażowe pozwalają na zastosowanie śrub z łbem gniazdowym DIN 912 oraz śrub z łbem sześciokątnym lub nakrętek zgodnych z DIN 931 lub DIN 934.
