Specyfikacja
Trzpień
Stal nierdzewna AISI 303
Uchwyt L
Tworzywo (poliamid PA), kolor czarny
Odporność na temperaturę do 80°C
Kulki
ze stali nierdzewnej AISI 420C
Sprężyna
Stal nierdzewna, materiał wg niemieckiej normy 14565
Informacje

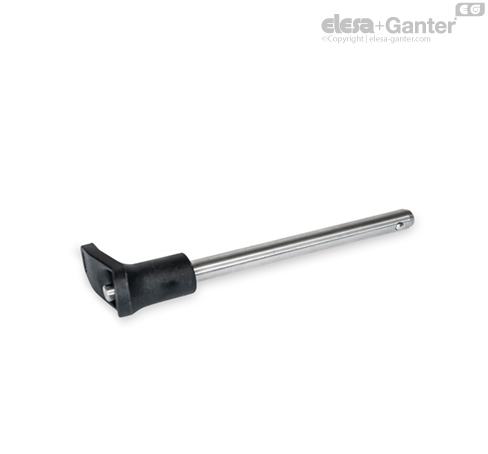

Trzpienie montażowe ze stali nierdzewnej z blokadą kulkową GN 113.11, stosuje się do szybkiego ustalania lub łączenia przedmiotów obrabianych. Stosuje się je w aplikacjach, gdzie czynności mocowania i odmocowywania są często powtarzane.
Przez wciśnięcie przycisku kulki są zwalniane, a po jego puszczeniu wysuwają się i blokują trzpień przed wysunięciem.
Wartości obciążeń trzpieni montażowych z blokadą kulkową / trzpieni montażowych
Informacje
Podane w tabeli wartości obciążeń dla podwójnej siły ścinającej (obciążenia niszczące) mają charakter orientacyjny i zostały obliczone zgodnie z normą DIN 50141.
Rysunek obok przedstawia przekrój poprzeczny S obciążonego trzpienia, na który w dwóch płaszczyznach oddziałuje siła ścinająca, aż do momentu zniszczenia trzpienia.
Dane podane o dopuszczalnej obciążalności są niewiążącymi wartościami orientacyjnymi. Nie stanowią więc o warunkach gwarancji.
Użytkownik musi sam zdecydować, czy element jest odpowiedni dla danego zastosowania. Czynniki środowiskowe mogą wpływać na określone wartości.
Należy uwzględnić współczynniki bezpieczeństwa odpowiednie dla danej konstrukcji.
Podwójna siła ścinająca w kN ≈ zgodnie z DIN 50141
