Informacje

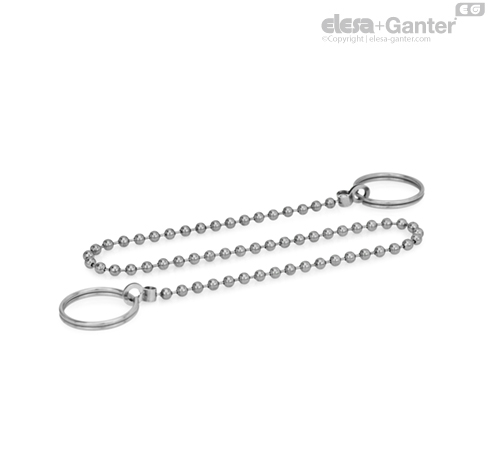

Łańcuchy kulkowe ze stali nierdzewnej GN 111.5, są używane do zabezpieczania trzpieni montażowych przed zgubieniem.
Ze względu na swoją budowę, łańcuchy kulkowe nie posiadają sztywności.
Pierścienie są dostarczane niezmontowane. Oba pierścienie mają taką samą Ø d1.
Wartości obciążeń podane w tabeli są wartościami orientacyjnymi.
Przystosowane do trzpieni z blokada osiową oraz z blokada kulkową
| Przystosowane do trzpieni z blokada osiową oraz z blokada kulkową z trzpieni Ø: |
| d1 | GN 113.1, GN 113.3, GN 113.4, GN 113.7, GN 113.8, GN 113.9, GN 113.10 | GN 113.5, GN 113.6 | GN 113.11, GN 113.12 | GN 114.2, GN 114.3, GN 114.6 | GN 114.7, GN 114.8 | GN 114.11, GN 114.12 | GN 124.1, GN 124.2 | GN 124.3 | GN 214.2, GN 214.3, GN 214.6 | GN 314 |
| 14 | 5 / 6 / 8 | wszystkie | 5 / 6 / 8 / 10 | wszystkie | 6 / 8 | 6 / 8 / 10 / 12 | wszystkie | 2024-10-08 | 6 / 8 | - |
| 18 | 10 / 12 / 16 / 20 / 25 | - | 12 / 16 | - | 10 / 12 / 16 / 20 | 16 / 20 | - | 10 / 12 | 10 / 12 / 16 / 20 / 25 | 8 / 10 / 12 |
| 24 | - | - | 20 / 25 | - | - | - | - | - | - | 16 / 20 |
| 30 | - | - | - | - | - | - | - | - | - | - |
