GN 214.2

Trzpienie montażowe

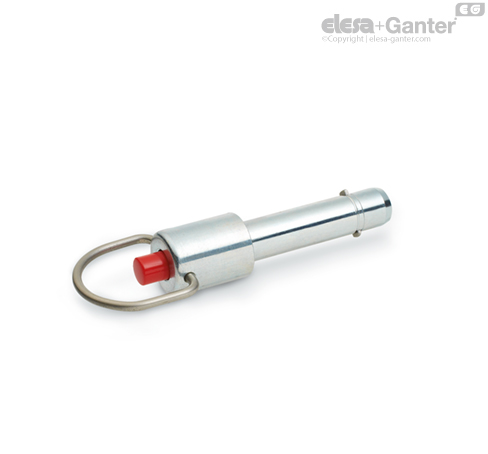

Trzpienie montażowe z blokadą osiową GN 214.2 stosuje się do szybkiego ustalania lub łączenia przedmiotów obrabianych. Typowe zastosowanie to takie, w którym trzpień jest często mocowany i demontowany.

Trzpienie montażowe z płetwami są ekonomiczniejszą wersją trzpieni z blokadą kulkową, która umożliwia przenoszenie większych obciążeń osiowych. Prostokątny kształt płetw ze stali nierdzewnej zwiększa powierzchnię kontaktową blokady osiowej, co jest istotne przy większych tolerancjach otworu, w którym się blokują.

Wersja z obrotowym pierścieniem jest idealna do użycia w ograniczonej przestrzeni.

Wartości obciążeń podane w tabeli (podwójna siła ścinająca) są wartościami orientacyjnymi. Są to niewiążące wartości zalecane i wykluczają jakąkolwiek odpowiedzialność Elesa+Ganter. Użytkownik musi określić w każdym przypadku, czy produkt jest odpowiedni do zamierzonego zastosowania. Dane w tabeli należy skorygować o odpowiedni współczynnik bezpieczeństwa.
