Specyfikacja
Trzpień
Płetwy
Blacha ze stali nierdzewnej AISI 304
Uchwyt L
Technopolimer na bazie poliamidu (PA)
- Temperatura pracy do +80°C
- korpus z trzpieniem gwintowanym
Przycisk / Popychacz
Tworzywo, poliacetal (POM)
- Temperatura pracy do +80°C
Sprężyna napinająca
Informacje

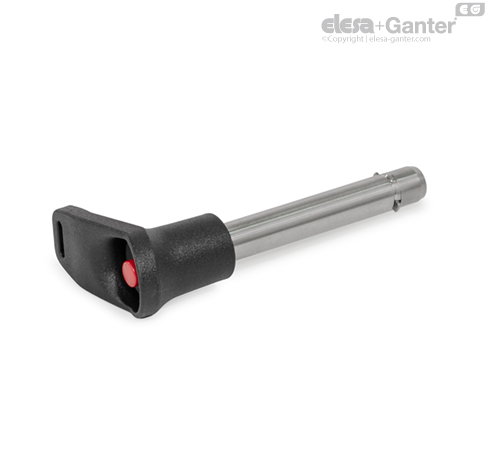

Trzpienie montażowe GN 114.12 z blokadą osiową (płetwy) służą do szybkiego ustalania, łączenia i zabezpieczania różnych elementów. Zazwyczaj są stosowane jako sworznie, które muszą być często mocowane i demontowane.
Prostokątne płetwy są wykonane z blachy ze stali nierdzewnej i utrzymują trzpień montażowy w pozycji osiowej w otworze. Wraz z naciśnięciem przycisku następuje wycofanie płetw, a po jego zwolnieniu sprężyna napinająca przywraca płetwy do pozycji wysuniętej. Płetwy nie są ustawione w jednej osi z rękojeścią L.
W tabeli podano wartości obciążenia dla podwójnej siły ścinającej (naprężenia niszczące).
Wartości obciążeń trzpieni montażowych z blokadą kulkową / trzpieni montażowych
Informacje
Podane w tabeli wartości obciążeń dla podwójnej siły ścinającej (obciążenia niszczące) mają charakter orientacyjny i zostały obliczone zgodnie z normą DIN 50141.
Rysunek obok przedstawia przekrój poprzeczny S obciążonego trzpienia, na który w dwóch płaszczyznach oddziałuje siła ścinająca, aż do momentu zniszczenia trzpienia.
Dane podane o dopuszczalnej obciążalności są niewiążącymi wartościami orientacyjnymi. Nie stanowią więc o warunkach gwarancji.
Użytkownik musi sam zdecydować, czy element jest odpowiedni dla danego zastosowania. Czynniki środowiskowe mogą wpływać na określone wartości.
Należy uwzględnić współczynniki bezpieczeństwa odpowiednie dla danej konstrukcji.
Podwójna siła ścinająca w kN ≈ zgodnie z DIN 50141
