GN 514 Trzpienie blokujące Stal

Trzpienie blokujące GN 514 posiadają mechanizm krzywej kardioidalnej, który jest podobny do mechanizmu włączania/wyłączania długopisu. Oferują bardzo ergonomiczną obsługę, która wymaga jedynie wielokrotnego naciskania gałki. Dzięki zastosowanemu mechanizmowi działania trzpienie są dobrze przystosowane do pracy w trudnych warunkach, a w razie potrzeby można je łatwo zabezpieczyć przed niewłaściwą obsługą.

Najpierw należy ustawić trzpień w pozycji wysuniętej, naciskając gałkę. W tej pozycji mechanizm krzywej kardioidalnej automatycznie blokuje trzpień. Ponowne naciśnięcie gałki odblokowuje mechanizm, ponieważ po zwolnieniu przycisku trzpień wycofuje się automatycznie dzięki sile sprężyny. Trzpienia nie wolno poddawać żadnym siłom osiowym i musi się swobodnie poruszać.

Wersja ze stali nierdzewnej jest odpowiednia do stosowania w środowiskach silnie korozyjnych ze względu na zastosowane materiały A4.

• Gama trzpieni ustalających

• Informacja o dopuszczalnym obciążeniu

• ISO-Podstawowe tolerancje

• Właściwości tworzyw

• Właściwości stali nierdzewnej

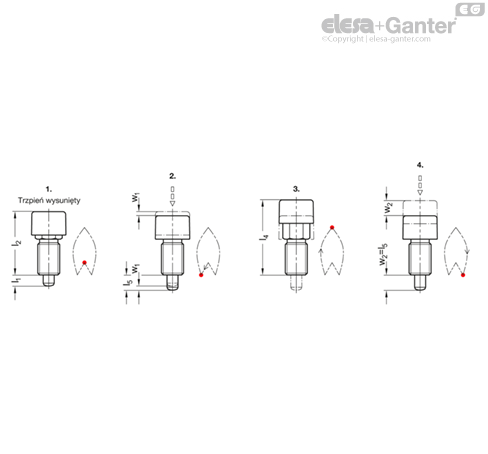

1. W pozycji wysuniętej trzpień wystaje na odległość l₁i jest zablokowany.

2. Gałka jest wciskana na odległość w₁, co powoduje odblokowanie trzpienia.

3. Następnie trzpień zostaje wsunięty przez wewnętrzną sprężynę i utrzymany w pozycji odwiedzionej.

4. Gałka jest wciskana na odległość w₂ i po zwolnieniu blokuje się ponownie w pozycji wysuniętej.
