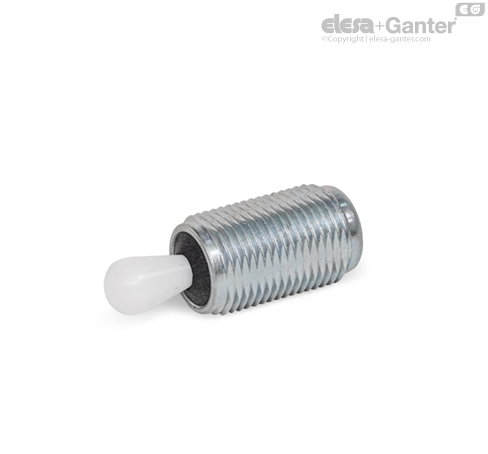

GN 713-KB Dociski boczne Z kołkiem z tworzywa, z uszczelką

Dociski boczne GN 713 są praktycznymi i wszechstronnymi elementami do pozycjonowania i przytrzymywania przedmiotu obrabianego.

Nagwintowany korpus docisków bocznych GN 713 pozwala na dostosowanie ich wysokości do wysokości elementu mocowanego.

Do wkręcania docisków bocznych dostępne jest narzędzie montażowe GN 713.1 (patrz tabela).

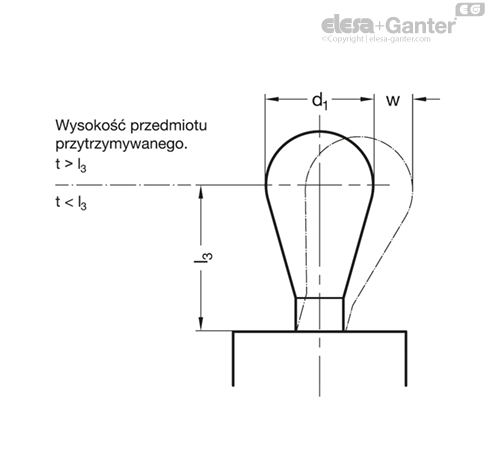

Umiejscowienie otworu montażowego wynika z długości przedmiotu przytrzymywanego l_m powiększonej o przesunięcie otworu m, które można obliczyć w następujący sposób:

w = maksymalny zakres odchylenia kołka

t = wysokość elementu przytrzymywanego

m = przesunięcie otworu

Przypadek 1:

Wysokość elementu obrabianego t jest większa niż wysokość stożka l₃

m = d₁/2 - w/2

Przypadek 2:

Wysokość elementu obrabianego t jest większa niż wysokość stożka l₃

m = d₁/2 - (l₃-t) x 0,123

Wykonanie otworu mocującego zgodnie z podaną specyfikacją daje pewność, że zakres odchylenia kołka skompensuje błędy przytrzymywanego przedmiotu mieszczące się w przewidzianej tolerancji.

W przypadku 1, oprócz poprzecznej siły docisku, występuje również efekt nacisku w dół, który dociska przytrzymywany przedmiot do powierzchni styku.

Podczas montażu zaleca się użycie narzędzia montażowego GN 715.1 lub GN 713.1.

Obejmy mimośrodowe GN 715.2 są używane jako pomoc przy montażu docisków bocznych GN 714 / GN 715. Pozwalają na precyzyjne dopasowanie pozycji docisku do tolerancji przedmiotu przytrzymywanego.
