Specyfikacja
Wykonania
Nr identyfikacyjny
- Nr 1: standardowa siła docisku
- Nr 2: sprężyna o dużej sile docisku
Obudowa
Odlew z cynku ZD
Powierzchnia pokryta żywicą epoksydową
kolor czarny, RAL 9005, wykończony na mat
Tworzywo, gładki KG
Tworzywo (POM), czarny
Stal nierdzewna, gładki NG
metal formowany wtryskowo AISI 630
Stal nierdzewna, radełkowany NR
metal formowany wtryskowo AISI 630
Sprężyna
Stal nierdzewna AISI 301
- Stal, powierzchnia niklowana (wersja KG)
- Stal nierdzewna, A2 (wersja NG / NR)
Informacje

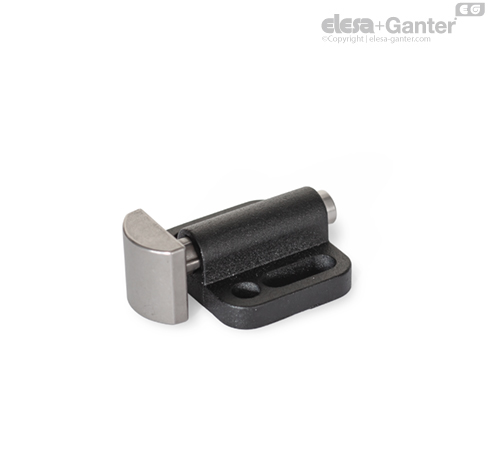

Dociski boczne GN 415 cechują się kompaktowym wykonaniem i zapewniają maksymalną elastyczność do napinania i przytrzymania części. Dostępne są różne wykonania docisków bocznych, a także sprężyny o dwóch poziomach siły.
Dociski boczne umożliwiają docisk elementu z siłą F, działającą w osi wymiaru h2 w zakresie skoku l2 (patrz tabela wymiarów). Mocowane są za pomocą otworów okrągłych lub podłużnych.
Dociski boczne mocuje się w pełni zmontowane. W razie potrzeby można obrócić pozycję elementu dociskowego o 4x90°, zgodnie z rysunkiem. Podczas montażu wersji KG należy ponownie wykorzystać gwint uformowany w plastikowym elemencie dociskowym i ograniczyć moment dokręcania.
