Specyfikacja
Korpus
Przezroczysty technopolimer na bazie poliamidu (PA-T/AR), wysoce odporny na uderzenia, rozpuszczalniki, oleje z dodatkami, węglowodory alifatyczne i aromatyczne, benzynę, naftę, estry fosforowe oraz mieszaniny i detergenty zawierające alkohol. Duża odporność na promieniowanie UV
Pierścienie uszczelniające
- NBR: O-Ring z gumy syntetycznej.
- FKM: O-Ring z FKM typ VITON®*.
W celu uzyskania optymalnego uszczelnienia podkładkami O-ring, chropowatość powierzchni powinna wynosić Ra = 3 µm.
* znak handlowy zastrzeżony przez DuPont Dow Elastomers.
Ekran kontrastowy
Polakierowane na biało aluminium, wsuwane za tylną ściankę wskaźnika dla uniknięcia bezpośredniego kontaktu z cieczą.
Istnieje możliwość wyjęcia przed montażem w celu naniesienia znaczników i ew. napisów (np. MIN-MAKS).
Termometru
Wbudowany termometr umożliwiający odczyt temperatury.
Wykonania standardowe
Termometr z czerwoną cieczą
- HCX/T-AR: Śruby, nakrętki i podkładki ze stali ocynkowanej, pierścień uszczelniający NBR.
- HCX/T-AR-SST: śruby ze stali nierdzewnej AISI 303, nakrętki i podkładki ze stali nierdzewnej AISI 304, pierścień uszczelniający FKM.
- HCX/T-AR-VT: Śruby z SUPER-technopolimeru na bazie poliamidu (PA), wzmocniony włóknem szklanym, nakrętki i podkładki ze stali nierdzewnej AISI 304, pierścień uszczelniający NBR.

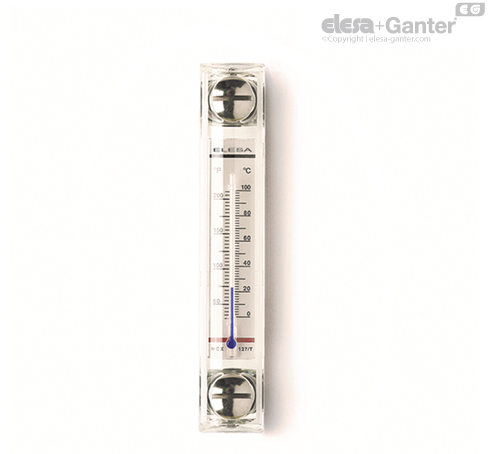

Termometr z niebieską cieczą
- HCX/TB-AR: Śruby, nakrętki i podkładki ze stali ocynkowanej, pierścień uszczelniający NBR.
- HCX-AR-SST: śruby ze stali nierdzewnej AISI 303, nakrętki i podkładki ze stali nierdzewnej AISI 304, pierścień uszczelniający FKM.
Maksymalna temperatura pracy ciągłej
90°C (z olejem).
Informacje
Właściwości i zastosowania
Wykorzystanie spawania ultradźwiękowego do połączenia elementów korpusu, gwarantuje absolutną szczelność wskaźnika.
Maksymalna widoczność poziomu płynu nawet z pozycji bocznej.
Odczyt poziomu i temperatury powiększony, dzięki kształtowi korpusu dającego efekt soczewki.
Dzięki śrubom wykonanym z SUPER-technopolimeru, kolumnowe wskaźniki poziomu HCX/T-AR-VT mogą być stosowane w środowisku korozyjnym, gdzie sama aplikacja nie wymaga stosowania stali nierdzewnej.
Specjalnie wyżłobiony łeb śruby z SUPER-technopolimeru jest tak zaprojektowany, aby zapewnić optymalny docisk pierścieni uszczelniających, dzięki zastosowaniu odpowiedniego momentu dokręcania (patent ELESA), nie narażając przy tym śruby na uszkodzenie.
Dane techniczne
W testach laboratoryjnych prowadzonych z użyciem oleju mineralnego do układów hydraulicznych typ CB68 (według normy ISO 3498) spoiny wskaźników przy 23°C wytrzymały następujące wartości ciśnienia: 13 bar (HCX.76-AR i HCX.127-AR), 10 bar (HCX.254-AR).
Ze względu na zastosowanie śrub z SUPER-technopolimeru, maksymalne ciśnienie robocze przy 20°C wynosi 5 bar, przy 90°C wynosi 2 bar.
W celu sprawdzenia możliwości zastosowania wskaźnika z innymi olejami lub cieczami lub w innych warunkach ciśnienia i temperatury, należy skontaktować się z działem technicznym ELESA+GANTER Polska.
Zalecamy przetestowanie produktu w rzeczywistych warunkach pracy.
Inne wykonania
Wykonania specjalne na życzenie
Kolumnowe wskaźniki poziomu z płaskimi lub stopniowanymi pierścieniami uszczelniającymi zamiast O-ringów, do montażu na zbiornikach o chropowatej powierzchni lub takich, w których powierzchnie montażowe nie są idealnie płaskie.
Akcesoria
Akcesoria
Gdy nakrętki nie mogą być zamocowane od wewnątrz zbiornika, a ściany nie są wystarczająco grube, zamontować za pomocą załączonego kompletu śrub oraz Zestaw do szybkiego montażu
