Specyfikacja
Wykonania

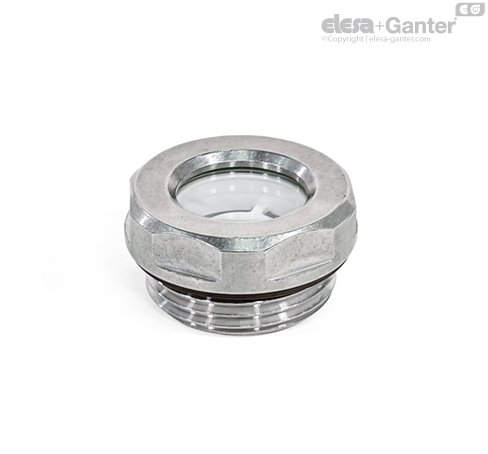

- Typ AK: Z ekranem kontrastowym z tworzywa
- Typ AN: Z ekranem kontrastowym ze stali nierdzewnej
- Typ B: Bez ekranu kontrastowego
Korpus
stal nierdzewna AISI 316L
Okno
Okno, szkło ESG
- Typ AK: Technopolimer (polisulfon)
- Typ AN: stal nierdzewna AISI 316L
Pierścień zabezpieczający (typ B)
Stal nierdzewna, odporna na korozję, 316Ti
Uszczelki
guma syntetyczna FPM (typ VITON®)
Identyfikacja na podstawie innego niż czarny, koloru uszczelki.
Odporność temperaturowa do 180 °C
Informacje
Wytrzymałe, odporne na zadrapania szkło wskaźników poziomu cieczy ze stali nierdzewnej GN 743.10 jest uszczelnione na obwodzie O-ringiem. Dzięki takiemu rozwiązaniu nadciśnienie/podciśnienie cieczy nie ma wpływu na szczelność wskaźnika. Dzięki takiemu rozwiązaniu nadciśnienie/podciśnienie cieczy nie ma wpływu na szczelność wskaźnika.
Wymiary wskaźnika zostały dopasowane do otworów i powierzchni montażowych wykonanych zgodnie z normą DIN 3852.
Płaski pierścień uszczelniający został umieszczony w specjalnym rowku. Zapobiega to jego przesunięciu oraz chroni przed nadmiernym zgnieceniem przy dokręcaniu wskaźnika.
Wskaźniki poziomu cieczy ze stali nierdzewnej GN 743.10 można stosować w zbiornikach ciśnieniowych. Dostępne są szczegółowe dane dotyczące ciśnienia maksymalnego.
Instrukcja montażu:
Do montażu w ściankach o grubości poniżej 4 mm należy użyć nakrętki montażowej GN 7430
