Specyfikacja
Materiał
Przezroczysty technopolimer na bazie poliamidu (PA-T), wysoce odporny na uderzenia, rozpuszczalniki, oleje z dodatkami, węglowodory alifatyczne i aromatyczne, benzynę, naftę, estry fosforowe.
Należy unikać kontaktu z alkoholem i detergentami zawierającymi alkohol.

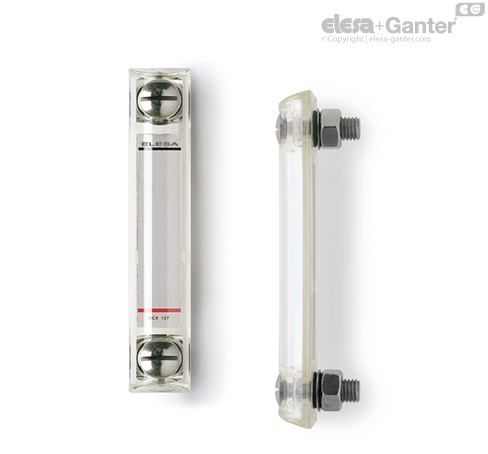

Specjalny rodzaj technopolimeru, z którego wykonany jest wskaźnik HCX-BW-SST, zapobiega jego matowieniu w kontakcie z gorącą wodą.
Śruby, nakrętki i podkładki
Śruby ze stali nierdzewnej AISI 303, nakrętki i podkładki ze stali nierdzewnej AISI 304.
Pierścienie uszczelniające
FKM typ VITON®*O-Ring.
W celu uzyskania optymalnego uszczelnienia podkładkami O-ring, chropowatość powierzchni powinna wynosić Ra = 3 µm.
Ekran kontrastowy
Polakierowane na biało aluminium, wsuwane za tylną ściankę wskaźnika dla uniknięcia bezpośredniego kontaktu z cieczą.
Istnieje możliwość wyjęcia przed montażem w celu naniesienia znaczników i ew. napisów (np. MIN-MAKS).
Montaż
Gdy nakrętki nie mogą być zamocowane od wewnątrz zbiornika, a ściany nie są wystarczająco grube, zamontować za pomocą załączonego kompletu śrub oraz Zestaw do szybkiego montażu-.
Maksymalna temperatura pracy ciągłej
80°C , chwilowo do 90°C.
Informacje
Właściwości i zastosowania
Wykorzystanie spawania ultradźwiękowego do połączenia elementów korpusu, gwarantuje absolutną szczelność wskaźnika.
Maksymalna widoczność poziomu płynu nawet z pozycji bocznej.
Specjalny kształt korpusu daje efekt soczewki, polepszający widoczność poziomu płynu.
Dane techniczne
W testach laboratoryjnych prowadzonych z użyciem oleju mineralnego do systemów hydraulicznych CB68 (zgodnie z ISO 3498), spoiny wskaźników przy 23°C wytrzymały ciśnienie do 10 bar.
W celu sprawdzenia możliwości zastosowania wskaźnika z innymi olejami lub cieczami lub w innych warunkach ciśnienia i temperatury, należy skontaktować się z działem technicznym ELESA+GANTER Polska.
Zalecamy przetestowanie produktu w rzeczywistych warunkach pracy.
Inne wykonania
Wykonania specjalne na życzenie
- Kolumnowe wskaźniki poziomu cieczy z osłoną ochronną z SUPER-technopolimeru.
- Kolumnowe wskaźniki poziomu z dwoma okrągłymi, czerwonymi pływakami (tylko dla wersji bez wbudowanego termometru).
* Znak zastrzeżony przez DuPont Dow Elastomers.
