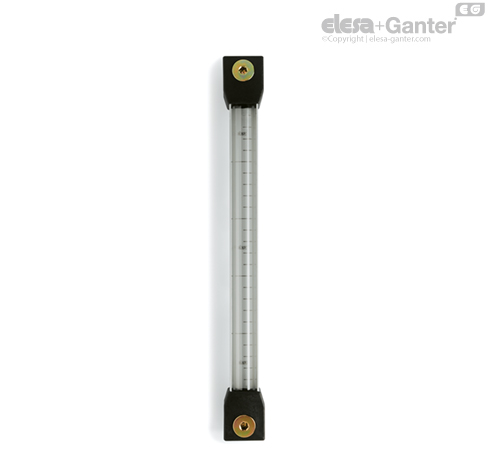

Specyfikacja
Uchwyty
Wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), kolor czarny.
Osłona
Ceownik aluminiowy w naturalnym kolorze. Możliwość obrócenia o 90º w zależności od kierunku odczytu.
Rura odczytu poziomu cieczy
Przezroczysta rura z tworzywa na bazie akrylu.
Wkręty dociskowe
Stal ocynkowana, łeb z gniazdem sześciokątnym.
Pierścienie uszczelniające
O-ring z gumy syntetycznej NBR.
Skalowany ekran kontrastowy
Tworzywo odporne na działanie olejów i smarów. Przyklejony do ceownika aluminiowego.
Maksymalna temperatura pracy ciągłej
70ºC (z olejem lub wodą).
Informacje
Dane techniczne
Podczas testów laboratoryjnych przeprowadzonych z użyciem mineralnego oleju hydraulicznego CB68 (zgodnie z ISO 3498), przy stopniowym wzroście ciśnienia i temperaturze 23ºC, wskaźniki zachowywały szczelność odpowiednio: 30 bar (HCL.300), 25 bar (HCL.400) i 20 bar (HCL.500).
W celu sprawdzenia możliwości zastosowania wskaźnika z innymi olejami lub cieczami lub w innych warunkach ciśnienia i temperatury, należy skontaktować się z działem technicznym ELESA+GANTER Polska.
Zalecamy przetestowanie produktu w rzeczywistych warunkach pracy.
Inne wykonania
Wykonania specjalne na życzenie
- Kolumnowe wskaźniki z rurami poziomu cieczy lub uchwytami, wykonanymi z innych materiałów, do użytku ze specjalnymi płynami i/lub przy wysokich temperaturach.
- Śruby mosiężne, niklowane lub ze stali nierdzewnej AISI 316.
- Pływak z technopolimeru na bazie poliamidu (PA), w kolorze czerwonym, umożliwiający odczyt poziomu cieczy z dużej odległości.
- Inne długości wskaźnika, rozstaw otworów mocujących do 2000 mm.
- Kolumnowy wskaźnik poziomu HCL-E, z pływakiem i czujnikiem poziomu minimalnego, obwód normalnie zamknięty (N.C.) lub normalnie otwarty (N.A.) lub ze stykiem przełączanym.
- Elektryczny czujnik poziomu, który można zamontować wzdłuż osi wskaźnika. Z czujnikiem po prawej (DX) lub lewej (SX) stronie, z obwodem normalnie zamkniętym (NC) lub normalnie otwartym (NO).
- Pierścienie uszczelniające z EPDM lub FPM VITON®* .
* Znak zastrzeżony przez DuPont Dow Elastomers.
