Specyfikacja
Wykonania
Nr identyfikacyjny
- Nr 2: trzpień z gwintem zewnętrznym
- Nr 3: trzpień z gwintem wewnętrznym
Pierścień zewnętrzny
Tworzywo, poliacetal (POM)
Temperatura pracy -20 °C do 100 °C
- Kryte (pierścienie ochronne 2Z)
Trzpień
Stal ocynkowana
Informacje

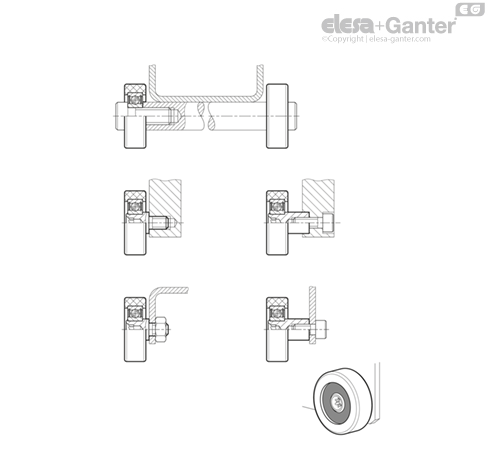

Rolki prowadzące GN 753.1 mogą być stosowane jako prowadnice, łożyska lub podpory do małych i średnich obciążeń. Można je również wykorzystywać do tworzenia niestandardowych systemów prowadnic liniowych.
Obciążenie promieniowe podane w tabeli należy rozumieć jako wartość orientacyjną, przy której rolki prowadzące osiągają żywotność co najmniej 200 000 m. Warunki dla osiągnięcia tej żywotności to prędkość 0,4 m/s, czysta, sucha, pozioma, równa i twarda powierzchnia toczenia oraz temperatura otoczenia między 15°C a 30°C. Ze względów konstrukcyjnych, produkt ten nie powinien być używany do przenoszenia obciążeń działających w osi rolki.
