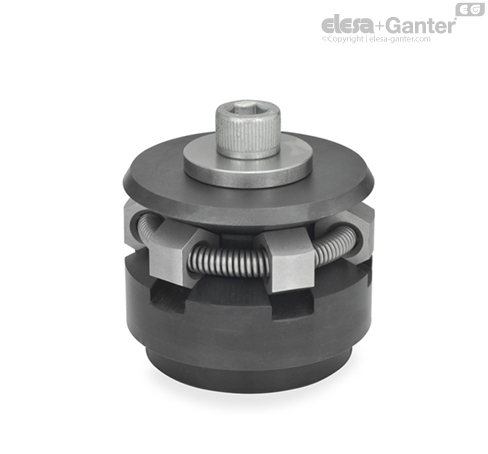

GN 411.2-S Zaciski centrujące wielościenne elementy dociskowe

Przy pomocy zacisków centrujących GN 411.2, materiał obrabiany może być jednocześnie wycentrowany i zamocowany poprzez wewnętrzny otwór.

Oferują one następujące zalety:

- Dokładne samoosiowanie

- Powtarzalność w zakresie tolerancji ± 0,025

- Tolerancja centrowania ± 0.05

- Solidny i stabilny docisk w 3 lub 6 punkach stycznych na elemencie

- Możliwość docisku materiału obrabianego o nieregularnej lub nierównej powierzchni (np. odlewy) przy pomocy zacisków typu K

- Równomierny docisk

- Zredukowana wysokość

- Mocowanie w dowolnej pozycji (osi)

- Szeroki zakres docisku (skok)

- Docisk elementu do podłoża

• Zaciski centrujące GN 411.3, obsługiwane z drugiej strony, służące do podłączenia zasilania hydraulicznego lub pneumatycznego.

• Zaciski centrujące z 2 elementami dociskowymi do mocowania profili

• ISO-Podstawowe tolerancje

Wymiary



Zasada działania

Sprężynowy pierścień zawierający 3 lub 6 elementów dociskowych jest rozciągany przez dokręcany śrubą stożek. Dokręcając śrubę zacisku, zwiększa się więc średnicę rozstawu elementów dociskowych. Umożliwia to uzyskanie pełnego kontaktu zacisku centrującego z powierzchnią otworu elementu obrabianego.

Typ K (z kulami) używany jest do docisku elementów, gdzie przy punktach stycznych obrabianego materiału, akceptowalne są znikome ślady docisku. Typ S (z wielościennymi elementami dociskowymi) używany jest w przypadkach gdzie ślady na obrabianym materiale nie są dopuszczalne.
