DIN 9845 Tuleje tnące / tuleje prowadzące Tuleje pozycjonujące

Tuleje tnące DIN 9845 (typy A, B) są stosowane na przykład w połączeniu ze stemplami tnącymi DIN 9861 w narzędziach przebijających. Przy wyborze tulei tnącej należy wziąć pod uwagę wymaganą szczelinę cięcia, której wartość zależy od ciętego materiału i jego grubości. Średnica d₄ jest większa niż otwór tnący d₁, umożliwiając tym samym swobodne odprowadzenie wyciętego elementu. W razie potrzeby tuleje tnące mogą zostać poddane obróbce mechanicznej w celu nadania im geometrii specyficznej dla danego zastosowania.

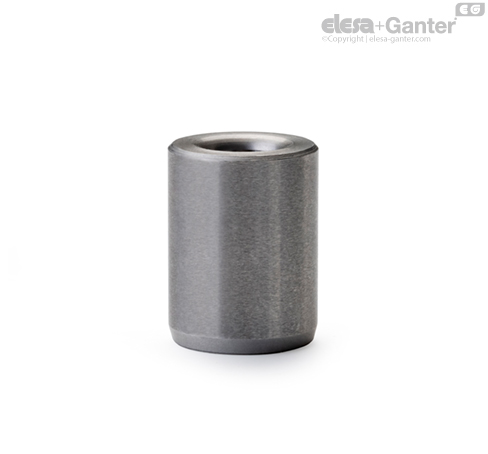

Tuleje pozycjonujące DIN 9845 (typ C) są stosowane jako tuleje prowadzące matrycy. Nadają się one również do prowadzenia i pozycjonowania kołków prowadzących, na przykład jako alternatywa dla tulei wiertarskich DIN 172/ DIN 179 gdy zakres tolerancji powinien być bliższy wymiarowi nominalnemu. W połączeniu z otworem montażowym w tolerancji H7, zewnętrzna średnica tulei pozycjonującej o tolerancji n6 pozwala uzyskać pasowanie na wcisk.
