Specyfikacja
Wykonania
Typ A: z gwintowanym otworem centralnym d3,
centralnym, dwa otwory montażowe z gniazdami
pod śruby z łbem walcowym
Typ B: z gładkim otworem centralnym d4,
dwa otwory montażowe z gniazdami
pod śruby z łbem walcowym
Typ C: z gwintowanym otworem centralnym d3
centralny, z dwoma gwintowanymi otworami montażowymi
Typ D: z gładkim otworem centralnym d4,
z dwoma gwintowanymi otworami montażowymi
Typ E: bez otworów
bez powłoki, niehartowany
Wesja wykonana jako spiek stalowy (Distaloy AB) ST
powierzchnia hartowana, oksydowana na czarno

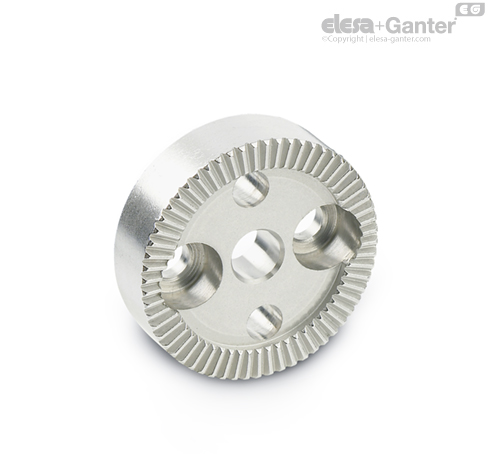

Wersja wykonana ze stali nierdzewnej (spiek) NI
AISI 316L
Informacje
Pierścienie pozycjonujące GN 187.4 służą do precyzyjnego, kątowego pozycjonowania i wzajemnego blokowania dwóch elementów.
W standardowych wykonaniach nie jest określone położenie otworów mocujących względem zazębienia. Opcja taka dostępna jest jako wykonanie specjalne.
Szeroki zakres wykonań umożliwia zastosowanie standardowych pierścieni pozycjonujących do prawie każdego typu aplikacji. Wyposażeniem dodatkowym, umożliwiającym tworzenie kompletnych mechanizmów pozycjonujących są stalowe mieszki ochronne GN 187.1 i sprężyny rozsprzęglająceGN 187.2 (wyposażenie sprzedawane oddzielnie).
Przykłady montażu pierścieni pozycjonujących
