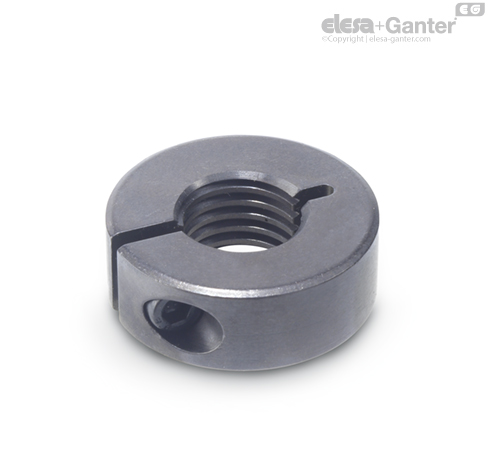

GN 706.3-ST Pierścienie osadcze gwintowane Stal

Pierścienie osadcze gwintowane GN 706.3 odpowiadają wymiarami zewnętrznymi pierścieniom osadczym rozciętym GN 706.2.

Otwór posiada jednak gwint wewnętrzny, dzięki czemu pierścień zaciskowy można wkręcić jak nakrętkę, na przykład w gwint wrzeciona, aby ograniczyć zakres regulacji lub głębokość wkręcania.

Zaciskanie odbywa się następnie poprzez zmniejszenie wysokości szczeliny bez ryzyka uszkodzenia gwintu.

Otwór gwintowany d₃ dla średnicy d₁ = 20 do 32 jest otworem przelotowym, z kolei od średnicy d₁ = 42 i większej jest otworem nieprzelotowym.
