Specyfikacja
Wersja ze stali
Stal, 1.7225 (42 CrMo 4V) ST
Powierzchnia ocynkowana, pasywacja niebieska
Wersja ze stali nierdzewnej
Stal nierdzewna AISI 303
(X 10 CrNiS 18-9) NI
F1: maks. obciążenie całkowite
F2: obciążenie maksymalne po odjęciu maksymalnego naprężenia wstępnego
- dla śrub 8.8 µ = 0.125 (wersja stalowa)
- dla śrub 6.8 µ = 0.14 (wersja ze stali nierdzewnej)
Informacje

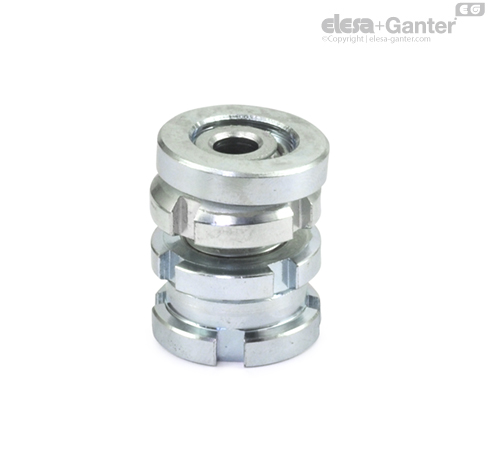

Moduły pozycjonujące GN 350.5 są stosowane w operacjach łączenia i poziomowania. Wbudowane podkładki wahliwe pozwalają na dokładny montaż dwóch nierównoległych powierzchni przy odchyleniu do ≈ 4°.
Składają się z gwintowanej tulei górnej oraz współpracującej z nią tulei dolnej. Gwint drobnozwojny zapewnia precyzyjną regulację wysokości modułu oraz pewne blokowanie przy użyciu klucza hakowego DIN 1810 . Wbudowany pierścień zabezpieczający służy jako ogranicznik dla wysokości wysuwu.
