Specyfikacja
Wykonania
- Typ A: bez przeciwnakrętki
- Typ AK: z przeciwnakrętką
Wersja ze stali
Stal, 1.7225 (42 CrMo 4V) ST
Powierzchnia ocynkowana, pasywacja niebieska
Wersja ze stali nierdzewnej
Stal nierdzewna AISI 303
(X 10 CrNiS 18-9) NI
F1: maks. obciążenie całkowite
F2: obciążenie maksymalne po odjęciu maksymalnego naprężenia wstępnego
- dla śrub 8.8 µ = 0.125 (wersja stalowa)
- dla śrub 6.8 µ = 0.14 (wersja ze stali nierdzewnej)
Informacje

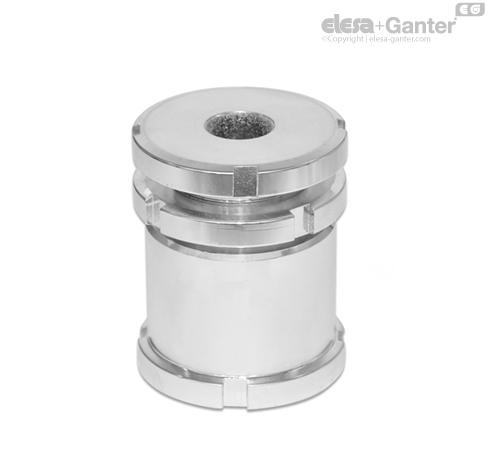

Moduły pozycjonujące GN 350 są stosowane w operacjach łączenia i poziomowania. Składają się z gwintowanej tulei górnej oraz współpracującej z nią tulei dolnej. Gwint drobnozwojny zapewnia precyzyjną regulację wysokości modułu oraz pewne blokowanie przy użyciu klucza hakowego DIN 1810 . Wbudowany pierścień zabezpieczający służy jako ogranicznik dla wysokości wysuwu.
Połączenie gwintowe dwóch tulei jest stale obciążone statycznie, co zapobiega jego rozregulowaniu.
Jeśli warunki pracy wymagają dodatkowego zabezpiecznia, sugerujemy użycie typu AK (z przeciwnakrętką).
