Specyfikacja
Wykonania
- Typ B: gładka powierzchnia dociskowa
- Typ R: radełkowana powierzchnia dociskowa
- Typ BR: gładka powierzchnia dociskowa, z automatyczną sprężyną powrotną
- Typ RR: Ząbkowana powierzchnia kontaktowa, z automatyczną sprężyną powrotną
Stal
hartowane, fosforowane
Kula
Stal
hartowane, bez powłoki
Element sprężynujący
Tworzywo (PUR)
(Wykonania BR / RR)
Nakrętka sześciokątna ISO 4035 (DIN 439)
Stal
Powierzchnia oksydowana na czarno
Informacje

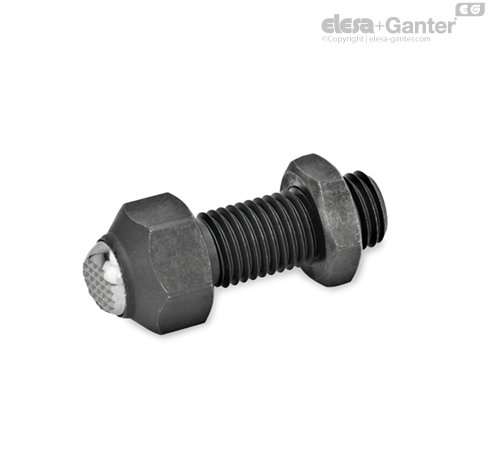

Elementy dociskowe GN 709.3 są używane jako ruchome wsporniki lub trzpienie do zaciskania elementów dociskanych. Mogą być również używane jako ograniczniki.
Po zaciśnięciu powierzchnie kontaktowe elementów zaciskowych automatycznie powrócą do początkowego położenia. Zapobiega to zakleszczeniu łożyska w położeniu nachylenia, gdy element dociskany zostanie wsunięty.
Łożysko można obrócić maksymalnie o 9°, ponieważ zostało zabezpieczone przed dalszym obrotem.
