Specyfikacja
Wykonania

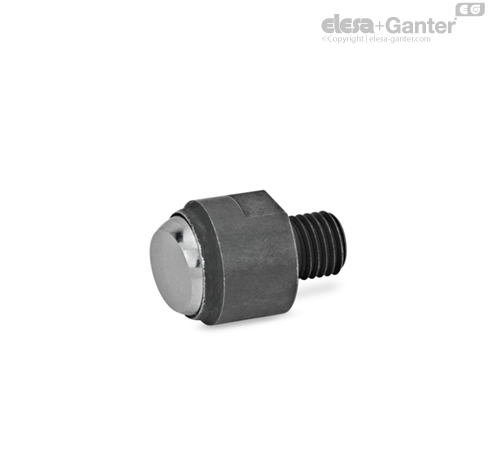

- Typ B: gładka powierzchnia dociskowa
- Typ R: radełkowana powierzchnia dociskowa
- Typ BR: gładka powierzchnia dociskowa, z automatyczną sprężyną powrotną
- Typ RR: Ząbkowana powierzchnia kontaktowa, z automatyczną sprężyną powrotną
- Typ RH: Ząbkowana powierzchnia kontaktowa, z kulkami z utwardzonego metalu
- Typ RRH: Ząbkowana powierzchnia kontaktowa, z automatyczną sprężyną powrotną, z kulkami z utwardzonego metalu
Stal nierdzewna AISI 431
Hartowane
Kula
Stal
hartowane, bez powłoki
(Wykonania B / R / BR / RR)
Kula
Utwardzana stal
Stal niklowana
(Wykonania RH / RRH)
Element sprężynujący
Tworzywo (PUR)
(Wykonania BR / RRH)
Informacje
Elementy dociskowe GN 709.1 są używane jako ruchome wsporniki lub trzpienie do zaciskania elementów dociskanych. Mogą być również używane jako ograniczniki. Dla elementów odlewanych, zaleca się wykorzystanie elementów dociskowych z kulkami z utwardzonego metalu.
Po zaciśnięciu powierzchnie kontaktowe elementów zaciskowych automatycznie powrócą do początkowego położenia. Zapobiega to zakleszczeniu łożyska w położeniu nachylenia, gdy element dociskany zostanie wsunięty.
Łożysko można obrócić maksymalnie o 9°, ponieważ zostało zabezpieczone przed dalszym obrotem.
