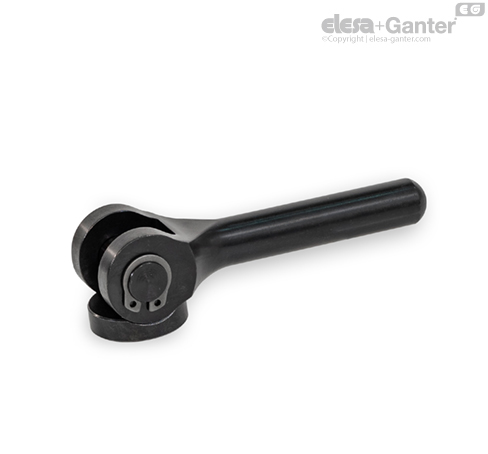

GN 9027-B Dźwignie mimośrodowe zaciskowe dwustronne z podkładką oporową

Dźwignie z mimośrodem dwustronnego działania GN 9027 służą do szybkiego mocowania komponentów maszyn z wykorzystaniem dużych sił zaciskowych, a samo mocowanie może odbywać się poprzez ruch dźwigni w obu kierunkach. Kąt natarcia krzywki zapewnia samohamowność.

Dzięki solidnej konstrukcji dźwignię można przedłużyć za pomocą rurki lub ustawić w żądanej pozycji zaciskania, wykorzystując młotek z miękką główką. Podczas zaciskania na śrubę zaciskową oraz miejsce zaciskowe nie oddziałują momenty skręcające, a jedynie siła osiowa.

W przypadku połączenia ze śrubami oczkowymi DIN 444 , dźwignie z mimośrodem dwustronnego działania nadają się do wielu różnych zastosowań. Podkładka oporowa dla typu B chroni dodatkowo powierzchnię zaciskową przed uszkodzeniem. Mechanizm zaciskowy można smarować w celu ułatwienia jego pracy.

• Śruby oczkowe DIN 444

• ISO-Podstawowe tolerancje
