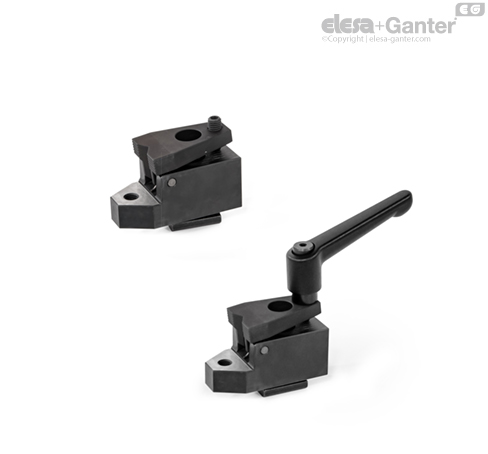

GN 9190.2-P Dociski boczne z pryzmatyczną powierzchnią dociskową szczęk

W przypadku docisków bocznych GN 9190.2 elementy obrabiane są mocowane za pomocą wychylnej szczęki dociskowej. Siła docisku działa raz boku i od góry, mocując element obrabiany i dociskając go jednocześnie do stałych ograniczników oraz powierzchni podparcia. Gwint w podporze umożliwia zamocowanie dowolnych wymaganych elementów pozycjonujących lub podpierających.

Skok mocujący szczęki dociskowej wynika z głębokości na jaką wkręcony jest element mocujący d₄. Poluzowanie elementu mocującego powoduje powrót szczęki dociskowej dzięki zastosowaniu sprężyny. Niewielka wysokość całkowita docisków bocznych umożliwia obróbkę przedmiotu na całej jego powierzchni.

Dociski boczne można wkręcić bezpośrednio np. w płytę montażową lub przymocować do stołów roboczych obrabiarek, wykorzystując rowki teowe. Ponadto można je ustawić i zamocować w dowolnej pozycji, względem rowka teowego, wykorzystując płytki mocujące, GN 9190.3, które są dostępne jako akcesoria.

• Płytki mocujące GN 9190.3

• Dane dotyczące wytrzymałości śrub / nakrętki
