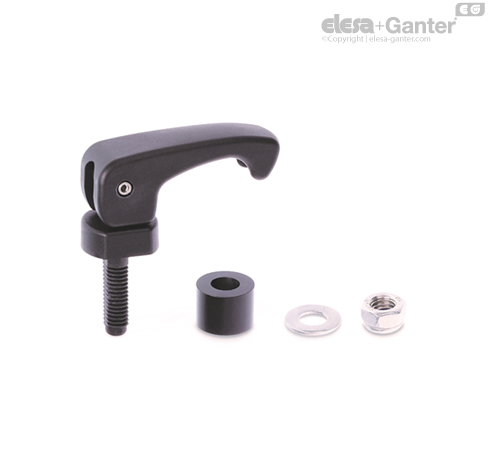

LAC-FL-F-SST Dźwignie zaciskowe mimośrodowe Bez kołka ustalającego

Właściwości i zastosowania

Dźwignia zaciskowa umożliwia szybkie i skuteczne mocowanie panelu (np. drzwi) do konstrukcji (np. ramy), co gwarantuje pewne zamknięcie, nawet w przypadku drgań lub niewspółosiowości obu elementów.

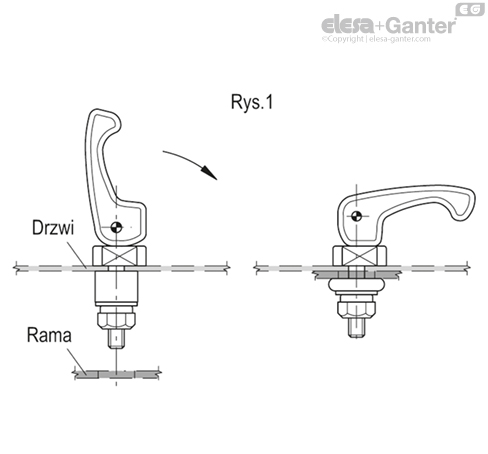

Ruch dźwigni w kierunku przedstawionym na rys.1 powoduje spęcznienie tulei rozprężnej, a w efekcie połączenie obu elementów.

Produkt rekomendowany do stosowania w urządzeniach, które są często czyszczone strumieniami wody lub pary, a także w środowiskach wymagających szczególnej dbałości o higienę.





Instrukcja montażu

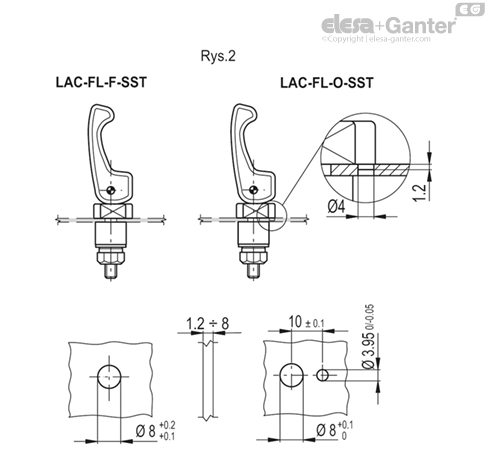

Wywierć otwór w panelu (np. w drzwiach), na którym ma być zamocowana dźwignia, zgodnie z rysunkiem (rys. 2).

Otwór ustalający o średnicy 3.95 mm (wersja LAC-FL-O-SST) umożliwia utrzymanie dźwigni w żądanym położeniu.

Podczas montażu kołek ustalający musi wejść w otwór z niewielkim oporem.

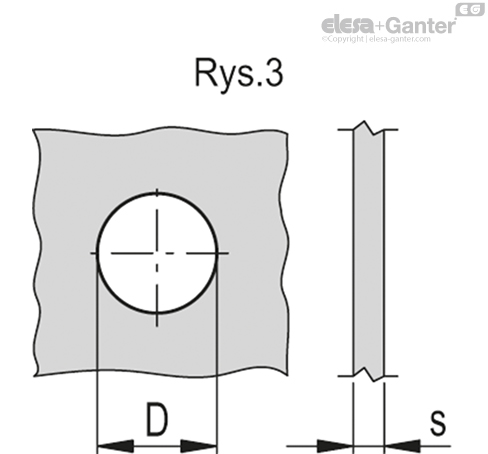

Wywierć otwór w konstrukcji (np. w ramie), zgodnie z rysunkiem (rys. 3) i wymiarami w tabeli.

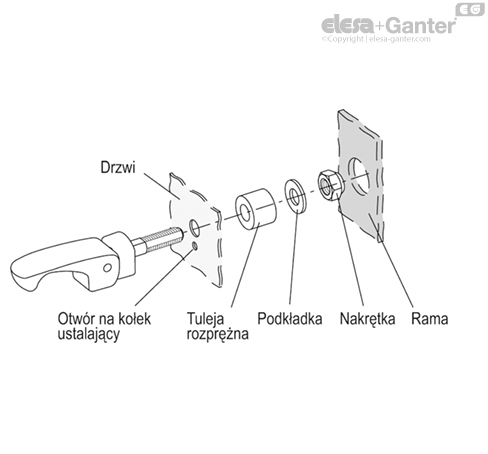

Zamontuj dźwignię z podstawą oporową krzywki do panelu (drzwi), załóż tuleję rozprężną i podkładkę po jego przeciwnej stronie, zablokuj całość nakrętką samohamowną aż do całkowitego wyeliminowania wszelkich luzów.





* Maksymalna siła przytrzymania wywierana w krótkim czasie przez tuleję rozprężną.
