Specyfikacja
Rękojeści
Odlew z cynku
Powierzchnia pokryta żywicą epoksydową
Kolor czarny, RAL 9005, wykończony na mat SW
Kolor pomarańczowy, RAL 2004, wykończony na mat OS
Kolor czerwony, RAL 3000, wykończony na mat RS
Kolor srebrny, RAL 9006, wykończony na mat SR
Wersja z gwintem wewnętrznym
Tuleja oraz śruba łącząca
Stal nierdzewna AISI 303

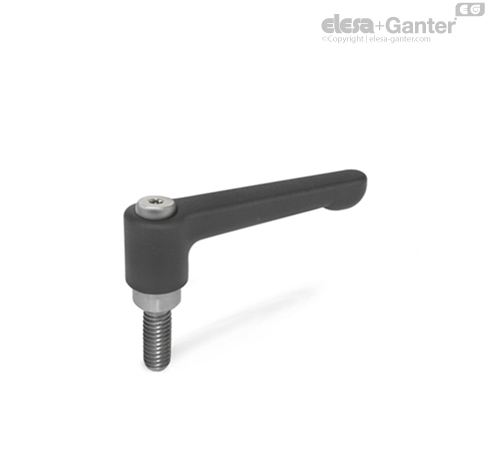

Wersja z trzpieniem gwintowanym
Korpus z trzpieniem gwintowanym oraz śruba łącząca
Stal nierdzewna AISI 303
Informacje
Dźwignie nastawne płaskie GN 302.1 mają prostą rękojeść (równoległą do powierzchni zaciskanej).
Dźwignie nastawne są używane w aplikacjach, w których elementy muszą być zablokowane w ograniczonej przestrzeni lub rękojeść po zablokowaniu musi być ustawiona w określonej pozycji. Korpus jest połączony z rękojeścią za pomocą wielokarbu.
Przy odciągnięciu rękojeści następuje wyzębienie sprzęgła w mechanizmie wewnętrznym, co pozwala na przekręcenie rękojeści do żądanej pozycji. Po puszczeniu, dzięki sprężynie powrotnej, mechanizm automatycznie sprzęga zęby.
