Specyfikacja
Wykonania
Wersja ze stali ST
Powierzchnia ocynkowana, pasywacja niebieska
Wersja ze stali nierdzewnej NI
AISI 304
Informacje

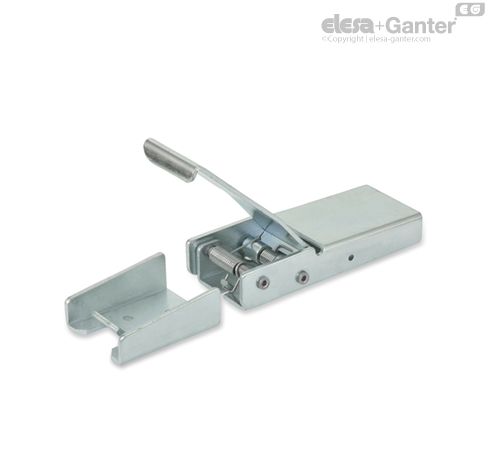

Zapięcia hakowe GN 8330 cechują się wyjątkową funkcjonalnością i konstrukcją. Wbudowany mechanizm sprężynowy utrzymuje zapięcie i zaczep w pozycji otwartej.
Po przekroczeniu martwego punktu, giętkość części metalowych spowoduje zamknięcie zapięcia. Do prawidłowego zamknięcia zapięcia hakowego wymagane jest zachowanie odstępu między wierconymi otworami w odległości wynoszącej m2.
Skok "w" pozwala na połączenie elementów podczas zaciskania.
Zapięcia można zabezpieczyć zawleczką, która mocowana jest w otworze d2.
Siła przytrzymująca podana w tabeli jest wartością sugerowaną dla potencjalnego obciążenia statycznego działającego na zapięcie. W zależności od warunków użytkowania (np. w przypadku wibracji lub uderzeń), siła przytrzymująca może zostać osłabiona.
Aby zapewnić prawidłowe funkcjonowanie należy zastosować śruby z płaskim łbem. Schemat wiercenia pozwala także na montaż za pomocą nitów.
Opis działania

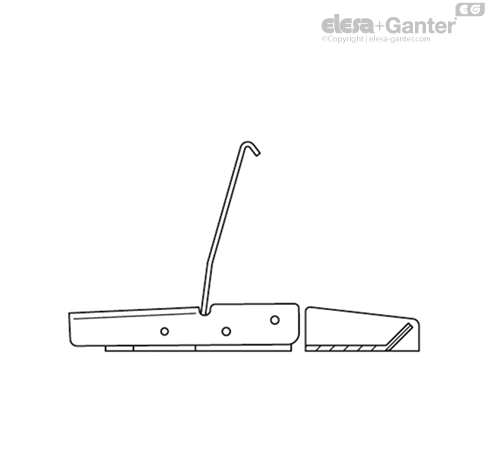

W trakcie spoczynku mechanizm sprężynowy utrzymuje zapięcie i zaczep w pozycji otwartej.

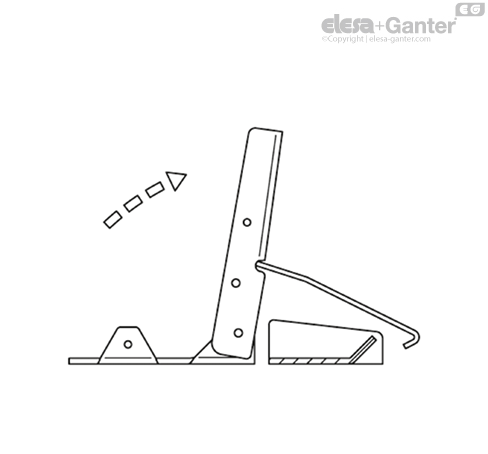

Uniesienie dźwigni sprawia, że hak znajdzie się na poziomie zaczepu.

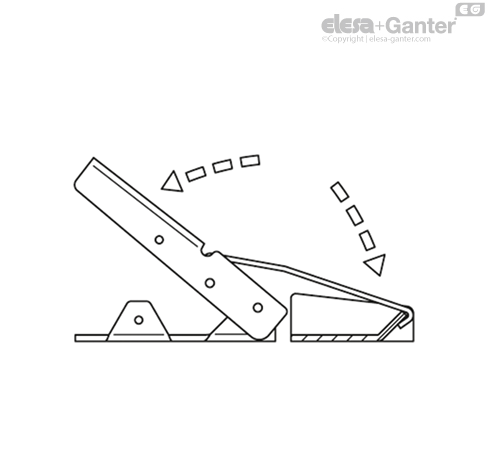

Aby zablokować zapięcie w pozycji zamkniętej wystarczy nacisnąć hak, który zaciśnie zaczep, równocześnie dźwignia ustawi się w pozycji startowej (zablokowanej).

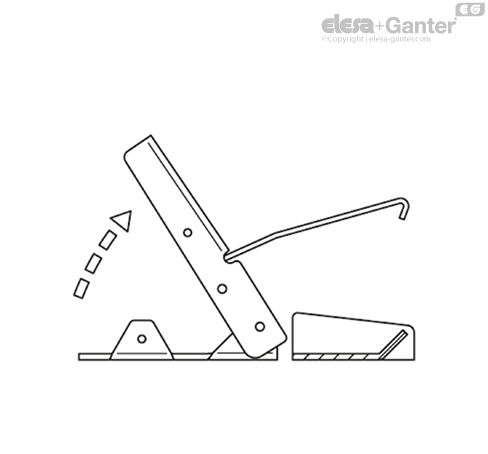

W celu odblokowania należy unieść dźwignię.
