Specyfikacja
Wykonania
- Powierzchnia oksydowana na czarno
Części z blachy stalowej, stal hartowana powierzchniowo
Powierzchnia oksydowana na czarno
Sworznie i tuleje przegubów
Powierzchnia szlifowana i hartowana
Wszelkie części ruchome
Specjalnie przesmarowane
Informacje

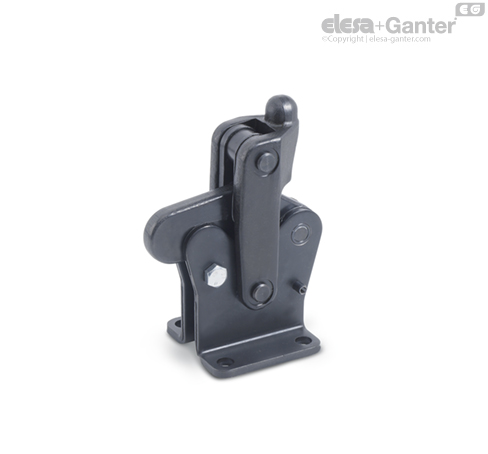

Moduły przegubowe GN 810.12 posiadają takie same właściwości i zalety jak dociskacze pionowe GN 810.10/ GN 810.11 w wersji „Longlife”. Ramiona dociskowe są odlewane kokilowo, pozostałe elementy stalowe zostały wzmocnione (sworznie i tuleje przegubów są hartowane oraz szlifowane).
Moduły przegubowe zostały zaprojektowane z myślą o zwiększonej sile docisku przy wydłużonym okresie użytkowania.
Obszerne badania wykazały, że bezproblemowe działanie (pod obciążeniem) jest zapewnione również po milionie cykli zaciskania.
Moduły te pozwalają na zainstalowanie we własnym zakresie ramienia dociskowego i ramienia dźwigni o wymiarach dostosowanych do konkretnej aplikacji.
Akcesoria do modułów przegubowych
do przyspawania, dla modeli 810.12 i GN 810.13

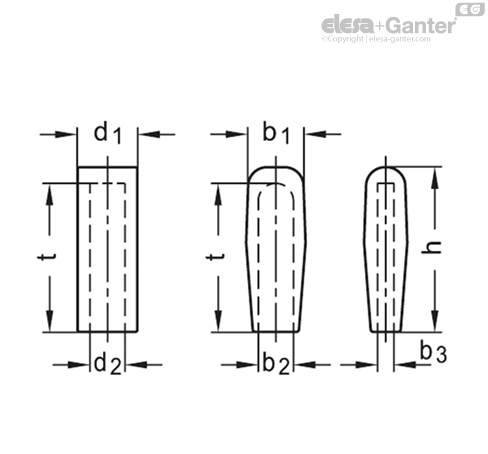

| Rękojeści |
| Rozmiar modułu | b1 | b2 | b3 | d1 | d2 | h | t | Oznaczenie |
| 220 | 22 | 13 | 5 | - | - | 60 | 55 | GN 810.15-220 |
| 440 | 31 | 20 | 8 | - | - | 86 | 77 | GN 810.15-440 |
| 850 | - | - | - | 30 | 22 | 119 | 112 | GN 810.15-850 |
| 1540 | - | - | - | 34 | 25 | 119 | 112 | GN 810.15-1540 |

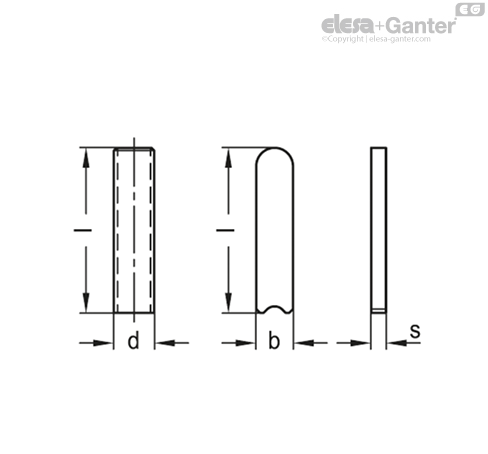

| Ramiona dźwigni |
| Rozmiar modułu | b | d | długość l | s | Oznaczenie |
| 220 | 13 | - | 60 | 5 | GN 810.16-220 |
| 440 | 20 | - | 90 | 8 | GN 810.16-440 |
| 850 | - | 22 | 122 | - | GN 810.16-850 |
| 1540 | - | 25 | 138 | - | GN 810.16-1540 |

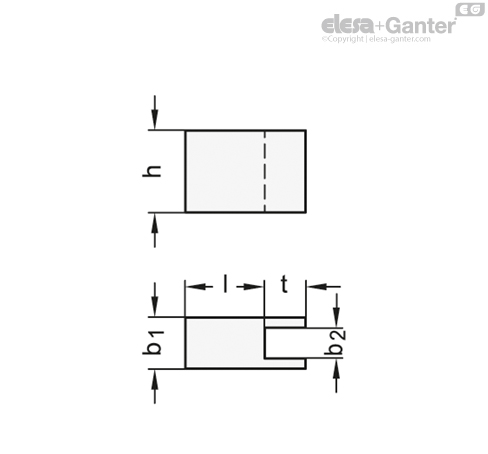

| Przedłużenia ramion dociskowych |
| Rozmiar modułu | b1 | b2 | h | długość l | Oznaczenie |
| 220 | 10 | 6 | 16 | 15.5 | GN 810.17-220 |
| 440 | 15 | 10 | 24 | 16 | GN 810.17-440 |
| 850 | 20 | 12 | 30 | 22.1 | GN 810.17-850 |
| 1540 | 25 | 16.2 | 35 | 23.5 | GN 810.17-1540 |

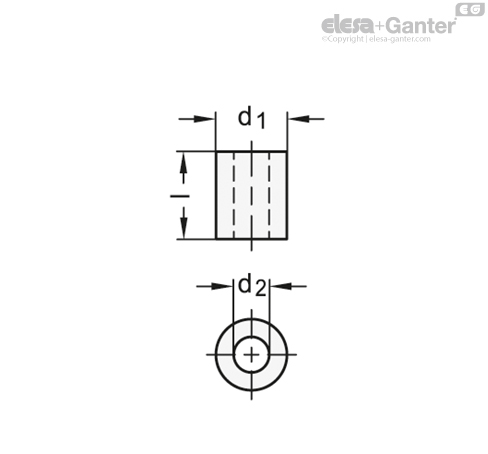

| Tuleje |
| Rozmiar modułu | d1 | d2 | długość l | Oznaczenie |
| 220 | 13 | 6.5 | 16 | GN 810.18-220 |
| 440 | 20 | 10.5 | 24 | GN 810.18-440 |
| 850 | 24 | 12.5 | 30 | GN 810.18-850 |
| 1540 | 32 | 16.5 | 35 | GN 810.18-1540 |

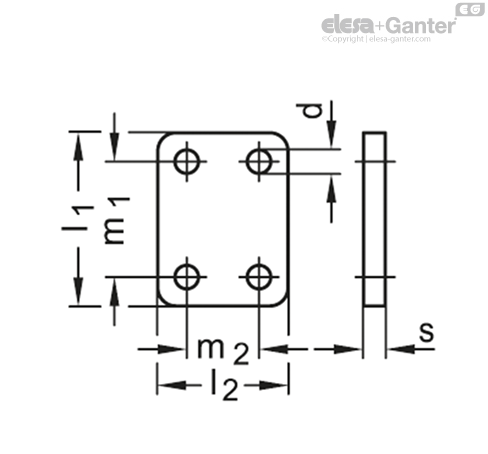

| Płyty montażowe |
| Rozmiar modułu | d | l1 | l2 | m1 | m2 | s | Oznaczenie |
| 220 | 6.5 | 48 | 36 | 32 | 20 | 6 | GN 810.19-220 |
| 440 | 8.5 | 65 | 54 | 45 | 30 | 8 | GN 810.19-440 |
| 850 | 10.5 | 75 | 75 | 55 | 55 | 10 | GN 810.19-850 |
| 1540 | 12.5 | 100 | 90 | 65 | 65 | 10 | GN 810.19-1540 |
