Specyfikacja
Wykonania
Wykonanie BL: ramię dociskowe poziome
- Powierzchnia chemicznie niklowana NC

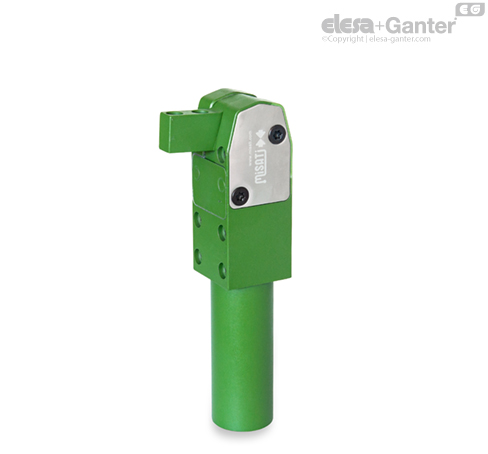

Politetrafluoroetylen (PTFE), kolor zielony FG
Informacje
Maksymalny moment siły docisku dla docisków spawalniczych GN 864 jest osiągnięty w końcowym etapie cyklu dociskania. Z tego też powodu zakres roboczy dociskania powinien znajdować się możliwie blisko końca tego cyklu.
Typ FG jest pokryty powłoką antyadhezyjną z politetrafluoroetylenu (PTFE) w celu ochrony przed odpryskami spawalniczym i korozją. Dzięki osłonom ochronnym GN 864.1 mechanizm dociskacza można dodatkowo zabezpieczyć przez zabrudzeniami.
Zasada działania mechanizmu z martwym punktem
Prezentowane dociskacze spawalnicze (patent MISATI) służą do zaciskania, trzymania, chwytania lub ustalania położenia przedmiotów w przyrządach obróbkowych i spawalniczych.
Do istotnych cech tego rodzaju dociskaczy należą:
- ograniczone zużycie powietrza
Zasada działania mechanizmu z martwym punktem została przedstawiona na rysunkach obok.
Moment zacisku tłoków o średnicy 20, 32, 40 oraz 50 mm wynosi od 60 do 475 Nm, znacznie przekraczając możliwości dociskaczy oferowanych przez firmy konkurencyjne.
Dociskacze zostały zaprojektowane i skonfigurowane tak, aby można było korzystać z nich przez długi czas. Przeprowadzone testy funkcjonalności wykazały, że nawet po wykonaniu 20 mln cykli są one nadal zdatne do użytku.
- Mechanizm docisku został skonstruowany w taki sposób, że po wykonaniu ruchu zamykającego (z siłą FS) blokuje się samoczynnie (siła przytrzymania FH).
- Kształt i ułożenie rowka prowadzącego (względem osi obrotu ramienia) powoduje, że ruch samego ramienia jest szybki, ale w ostatniej fazie docisku spowalnia. W związku z tym, dodatkowe tłumienie nie jest konieczne. Jest ono jednak dostępne na życzenie, w przypadku przemieszczania dużych mas.
- Mechanizm zaciskowy wyposażony jest w łożyska igiełkowe umożliwiające optymalne przeniesienie siły zacisku i ograniczające zużycie.
- Siłownik wraz z mechanizmem zaciskowym został zintegrowany w jednym stalowym korpusie. Dzięki temu dociski te są bardzo stabilne co daje możliwość rozszerzenia zakresu ich zastosowań. Osiowe wyprowadzenie otworów przyłączeniowych sprężonego powietrza jest tu dodatkową zaletą.
- Mechanizm dociskacza spawalniczego GN 864 posiada również osłonę zapobiegającą przedostawaniu się brudu oraz innych obiektów, które mogą zakłócać jego właściwe funkcjonowanie (np. podczas spawania).
