Specyfikacja
Wykonania
- Typ N: rozwidlone ramię dociskowe z dwoma przesuwnymi nakładkami
- Typ NC: rozwidlone ramię dociskowe z dwoma przesuwnymi nakładkami i GN 708.1 śrubą dociskową
- Typ |b
bb|: ramię dociskowe pełne, z uchem do przyspawania
Wersja ze stali
- Stal C10 hartowana powierzchniowo, ocynkowana, pasywacja niebieska
- Sworznie przegubów, stal ulepszana cieplnie
- Tuleje przegubów, hartowane powierzchniowo (dla rozmiaru ≥ 355)
Wszelkie części ruchome
Specjalnie przesmarowane
Rękojeść
Wysokiej jakości tworzywo, kolor czerwony, olejoodporne
Śruba dociskowa GN 708.1, typ A
- Poduszka, czarny neopren, twardość 85 wg skali Shore A
Wersja ze stali nierdzewnej NI
Stal nierdzewna AISI 304
Wszelkie części ruchome
Specjalnie przesmarowane
Rękojeść
Wysokiej jakości tworzywo, kolor czerwony, olejoodporne
Śruba dociskowa GN 708.1, typ A
- Poduszka, czarny neopren, twardość 85 wg skali Shore A
Informacje

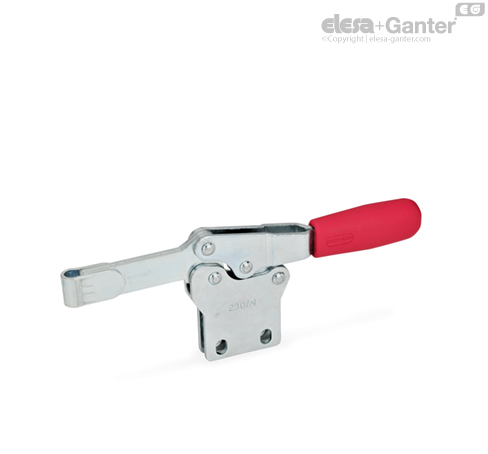

Dociskacze poziome z przylgą pionową GN 820.1 są zaprojektowane zgodnie z zasadą: dźwignia i ramię dociskowe poruszają się w przeciwnym kierunku.
Gdy dociskacz jest w pozycji zamkniętej, dźwignia znajduje się w pozycji poziomej. Dzięki temu wymagają znacznie mniej miejsca do zastosowania docisku.
Dociskacze poziome z przylgą pionową typ N, z dwoma przesuwanymi nakładkami, można stosować z różnymi śrubami dociskowymi wymaganymi w danej aplikacji. Typ NC w komplecie dostarczany jest ze śrubę dociskową wyposażoną w neoprenową, gumową poduszkę.
Typ P wyposażony jest w ucho do przyspawania, do którego możemy zamocować dowolny element dociskowy lub ramię można wyposażyć w GN 809 - uchwyt śruby dociskowej.
