Specyfikacja
Kod
Wykonania
- Typ A: ramię dociskowe z otworem podłużnym i dwoma przesuwnymi nakładkami
- Typ AC: ramię dociskowe z otworem podłużnym i dwoma przesuwnymi nakładkami oraz śruba dociskowa
- Typ B: ramię dociskowe z otworem gwintowanym
- Typ F: z kołnierzem mocującym
- Typ N: bez ramienia dociskowego
Aluminium
Anodowanie twarde
Powierzchnia odporna na ścieranie
Siłownik dwustronnego działania
Maksymalne ciśnienie do 6 bar
Śruba z łbem walcowym DIN 912
Stal, ocynkowana, pasywacja niebieska
Podkładka ISO 7092
Stal, ocynkowana, pasywacja niebieska
- Stal, ocynkowana, pasywacja niebieska
- Poduszka, czarny neopren, twardość 85 wg skali Shore A
Informacje
Dociskacze obrotowe GN 875 są stosowane, gdy mocowany przedmiot musi być swobodnie dostępny od góry dla jego łatwej wymiany.
Podczas procesu mocowania najpierw odbywa się ruch obrotowy o 90 °, a następnie liniowy skok dociskania. Dociskanie przedmiotu może mieć miejsce tylko w ramach skoku dociskania.
Położenie kątowe ramienia dociskowego można ustawić dowolnie podczas montażu na dociskaczu. Na tłoczysko nie może być przenoszony żaden moment skręcający, dlatego też ramię dociskowe musi być przytrzymywane podczas dokręcania.
Dociskacze obrotowe wyposażone są w tłok z pierścieniem magnetycznym, a tym samym przystosowane do odczytu końcowego położenia przez czujnik.

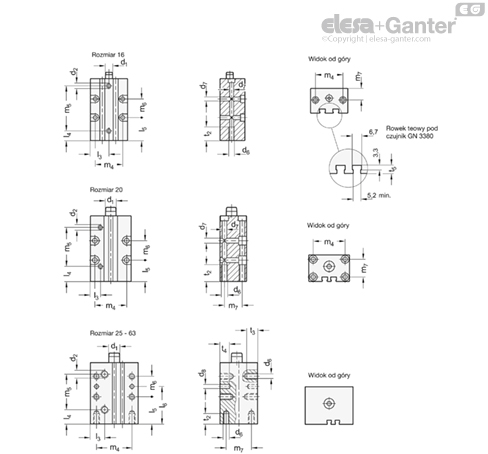

Wymiary montażowe i mocujące
| Rozmiar | d1 | d6 | d7 | d8 H7 | l3 | l4 | l5 | l6 | m4 | m5 | m6 | m7 | t2 | t3 | t4 | t5 ≈ |
| 16 | M 5 | M 5 | 4.5 | - | 21 | 11 | 26 | - | 31 | 51 | 21 | 13 | 15 | - | - | 4.7 |
| 20 | M 6 | M 5 | 5.5 | - | 11.5 | 17 | 24 | - | 36 | 44.5 | 22 | 20 | 20 | - | - | 5 |
| 25 | M 8 | M 6 | - | 6 | 17 | 17 | 33 | 48 | 40 | 44.5 | 30 | 20 | 15 | 10 | 10 | 4.5 |
| 32 | M 8 | M 6 | - | 6 | 18 | 18 | 40 | 55 | 45 | 51 | 30 | 30 | 20 | 15 | 15 | 6 |
| 40 | M 8 | M 8 | - | 6 | 21 | 21 | 40 | 55 | 52 | 52 | 30 | 37 | 20 | 15 | 15 | 7.5 |
| 50 | M 10 | M 8 | - | 8 | 26 | 26 | 40 | 60 | 66 | 53 | 40 | 46 | 20 | 20 | 15 | 6 |
| 63 | M 10 | M 8 | - | 8 | 30 | 30 | 40 | 60 | 80 | 53 | 40 | 60 | 20 | 20 | 15 | 7.5 |
