Specyfikacja
Wykonania
- Typ BL: ramię dociskowe rozwidlone, z dwoma przesuwnymi nakładkami
- Typ BLC: ramię dociskowe rozwidlone, z dwoma przesuwnymi nakładkami i Śruba dociskowa GN 708.1
- Typ FL: ramię dociskowe pełne z uchem do przyspawania
- Typ VL: wydłużone, rozwidlone ramię dociskowe z dwoma przesuwnymi nakładkami
- Typ VLC: wydłużone, rozwidlone ramię dociskowe z dwoma przesuwnymi nakładkami i śrubą dociskową GN 708.1 (wersja ze stali)

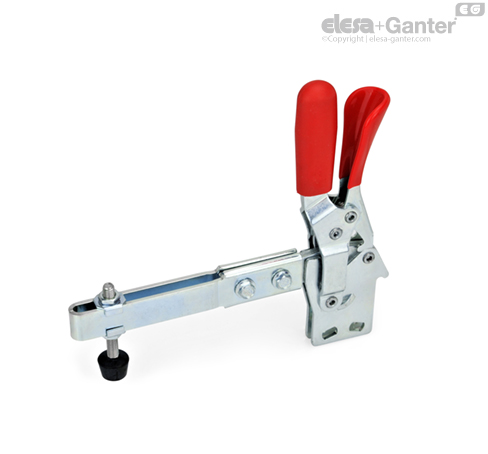

Wersja ze stali
- Stal C10, hartowana powierzchniowoOcynkowana, pasywacja niebieska
- Sworznie przegubów, stal ulepszana cieplnie
- Tuleje przegubów, stal hartowana powierzchniowo
Wszelkie części ruchome
Specjalnie przesmarowane
Rękojeść z tworzywa sztucznego
Kolor czerwony, odporna na oleje
Śruba dociskowa GN 708.1, typ A
Stal, ocynkowana, pasywacja niebieska
Poduszka, czarny neopren, twardość 85 wg skali Shore A

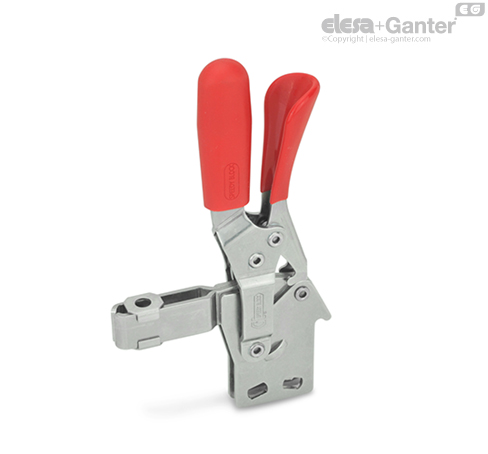

Wersja ze stali nierdzewnej NI
Wszelkie części ruchome
Specjalnie przesmarowane
Rękojeść z tworzywa sztucznego
Kolor czerwony, odporna na oleje
Śruba dociskowa GN 708.1, typ A
Stal nierdzewna AISI 304
Poduszka, czarny neopren, twardość 85 wg skali Shore A
Informacje
Dociskacze GN 810.4 posiadają funkcję bezpieczeństwa, dzięki której podczas zamykania sprężynowy zatrzask zabezpieczający zapewnia bezpieczne połączenie blokujące. Zapobiega to nieumyślnemu odblokowaniu dociskacza w wyniku wibracji lub przypadkowej próby otwarcia. Aby otworzyć i zwolnić zacisk, popchnij rękojeść zatrzasku haka bezpieczeństwa (obsługa jedną ręką)
Zaprojektowane zgodnie z zasadą: dźwignia i ramię dociskowe poruszają się w tym samym kierunku. Gdy dociskacz jest w pozycji zamkniętej, dźwignia znajduje się w pozycji pionowej.
Dociskacze z przylgą pionową w wykonaniu BL, z dwoma przesuwanymi nakładkami, można stosować z różnymi śrubami dociskowymi wymaganymi w danej aplikacji. Typ BLC w komplecie jest dostarczany ze śrubą dociskową wyposażoną w neoprenową, gumową poduszkę.
Typ FL wyposażony jest w ucho do przyspawania, do którego możemy zamocować dowolny element dociskowy lub ramię można wyposażyć w GN 809 uchwyt śruby dociskowej do przytrzymania przedmiotu w ustalonym położeniu.
Dociskacze z przylgą pionową (typ VL), z dwoma przesuwanymi nakładkami, można stosować z różnymi śrubami dociskowymi wymaganymi w danej aplikacji. Typ VLC w komplecie dostarczany jest ze śrubą dociskową wyposażoną w neoprenową, gumową poduszkę.
