Specyfikacja
Wykonania
Nr identyfikacyjny
- Nr 4: z nakrętką ślepą DIN 917 ze stali nierdzewnej
Stal nierdzewna AISI CF-8
Powierzchnia piaskowana
Śruba zamkowa z łbem grzybkowym DIN 603
Stal nierdzewna
Nakrętka ślepa DIN 917 / Podkładki
Stal nierdzewna
- Pierścienie uszczelniające
Tworzywo (poliacetal POM)
Silikon, twardość 40 ... 60 wg skali Shore A
Informacje
Łączniki z płytą boczną GN 146.6 posiadają otwór zaciskowy mechanicznie obrobiony, dostosowany do współpracy z precyzyjnymi profilami GN 990 , DIN 2391, DIN 2395 lub DIN 2462.

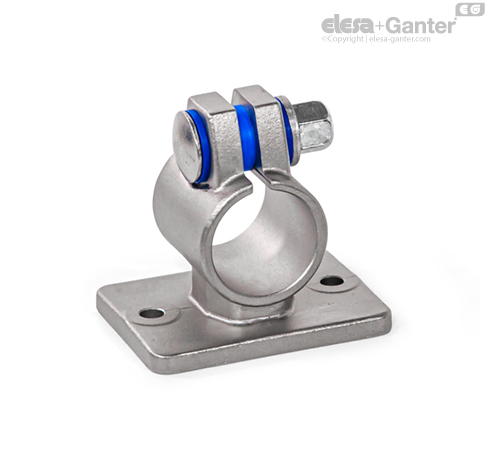

Śruba zamkowa z łbem grzybkowym i nakrętka ślepa są zlokalizowane w miejscu oznaczonym cyframi z i zmniejszają przekrój otworu zaciskowego. Typ B jest wyposażony w uszczelki w miejscu śrub.
W celu mocowania bez użycia narzędzi nakrętkę kołpakową można zastąpić rękojeścią nastawną GN 911.3 wymienione w tabeli jako akcesoria.
