Specyfikacja
Wykonania
Stal nierdzewna AISI CF-8
Powierzchnia piaskowana
Nr identyfikacyjny
Nr 4: z dwiema nakrętkami ślepymi DIN 917 ze stali nierdzewnej
Śruba zamkowa z łbem grzybkowym DIN 603
Stal nierdzewna
Nakrętka ślepa DIN 917 / Podkładki
Stal nierdzewna
- Pierścienie uszczelniające
Tworzywo (poliacetal POM)
Silikon, twardość 40 ... 60 wg skali Shore A
Informacje

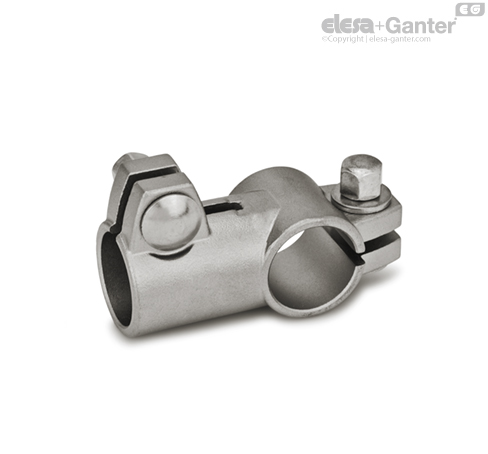

Łączniki teowe 192.5 posiadają otwory zaciskowe mechanicznie obrobione, dostosowane do współpracy z precyzyjnymi profilami GN 990 lub DIN 2391, DIN 2395 i DIN 2462.
Śruby zamkowe z łbem grzybkowym i nakrętki ślepe są zlokalizowane w miejscach oznaczonych cyframi z1 / z2 i zmniejszają przekrój otworu zaciskowego. Typ B jest wyposażony w uszczelki w miejscach śrub.
W celu mocowania bez użycia narzędzi nakrętki kołpakowe można zastąpić rękojeściami nastawnymi GN 911.3 wymienionymi w tabeli jako akcesoria.
