Specyfikacja
Wykonania
- Typ EB: uchwyt narożny z trzpieniem zabezpieczającym
- Typ FA: uchwyt prosty z płytką oporową
- Typ FB: uchwyt prosty z trzpieniem zabezpieczającym
Odlew z cynku ZD
Powierzchnia pokryta żywicą epoksydową
- Kolor czarny, RAL 9005, wykończony na mat SW
- Kolor srebrny, RAL 9006, wykończony na mat SR
Śruby dociskowe
Stal nierdzewna AISI 304
Wkładki gumowe
Kauczuk butadienowo-akrylonitrylowy (NBR)
Płytka oporowa (typ FA)
stal nierdzewna AISI 316L
Trzpienie zabezpieczające (typ EB i FB)
- Powierzchnia pokryta tworzywem sztucznym (PA)
Informacje

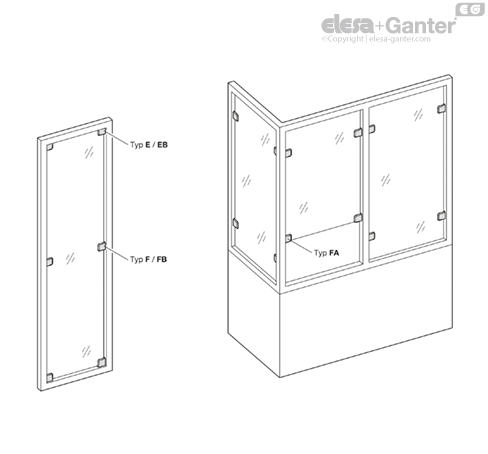

Uchwyty GN 939 służą do mocowania osłon stałych ze szkła, tworzyw sztucznych lub innych materiałów. W zależności od sposobu montażu, dostępne są zarówno uchwyty narożne, jak i proste.
Osłony stałe są mocowane między gumowymi wkładkami. Ponadto można wybrać uchwyt z blokowaniem za pomocą trzpienia zabezpieczającego lub z płytką oporową.

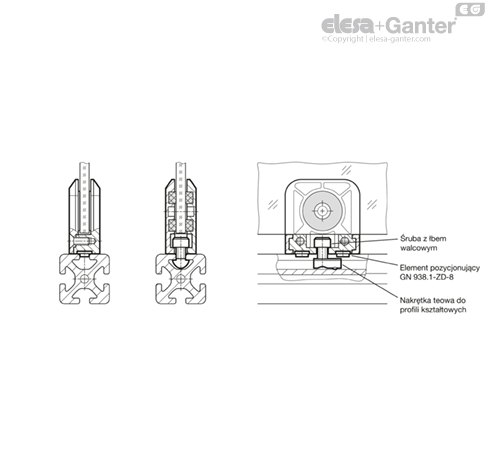

Jeśli uchwyty są mocowane na profilach z rowkami teowymi o szerokości 8 lub 10 mm, można zakupić wkładki teowe GN 938.1 dostępne jako akcesoria montażowe. Umożliwiają one łatwe ustawienie, zabezpieczają uchwyty przed obracaniem się i przeciwdziałają ewentualnym naprężeniom.
