Specyfikacja
Wykonania
- Typ K: z dwoma dźwigniami nastawnymi i dwoma śrubami z łbem walcowym
- Typ S: z czterema śrubami z łbem walcowym
Łącznik równoległy
Aluminium
- Anodowane, kolor czarny ELS
Dźwignie nastawne (typ K)
Powierzchnia pokryta żywicą epoksydową
Kolor srebrny, RAL 9006, wykończony na mat
- Korpus z gwintem wewnętrznym oraz śruba łącząca
Stal nierdzewna AISI 303
Pokrętło regulacyjne
Stal nierdzewna AISI 303
Podkładka oporowa
Tworzywo
Śruby z łbem walcowym ISO 4762
Stal nierdzewna AISI 304
- 2x oksydowane na czarno (typ S)
- 2x kolor naturalny (typ K / typ S)
Wkręt z łbem stożkowym ISO 14581
Stal nierdzewna AISI 304
Sprężyna
Stal sprężynowa AISI 301
Informacje

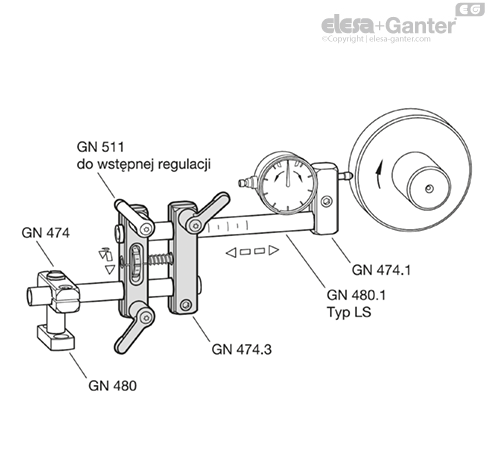

Równoległe łączniki ze śrubą regulacyjną GN 474.3 są używane do regulacji układów pomiarowych lub testowych.
W przypadku regulacji wstępnej zwalniane są dwa sąsiednie punkty zaciskowe na jednym z prętów, co umożliwia jego szybkie (zgrubne) przesunięcie. W przypadku stosowania profili pełnych/rurowych GN 480.1 w wersji LS ze skalą, może ona posłużyć do orientacyjnego ustawienia wstępnego układu.
Dla precyzyjnego doregulowania ostatecznej pozycji są zwalniane dwa przeciwległe punkty zaciskowe (po przekątnej). Dokładne wzajemne położenie prętów (czy profili rurowych) można następnie ustawić za pomocą pokrętła regulacyjnego. Przy zastosowaniu profili rurowych GN 480.1 typ LS (z podziałką) ustawione położenie można odczytać z dokładnością do 0,1 mm. Dzięki zintegrowanej sprężynie regulacja jest bezluzowa.

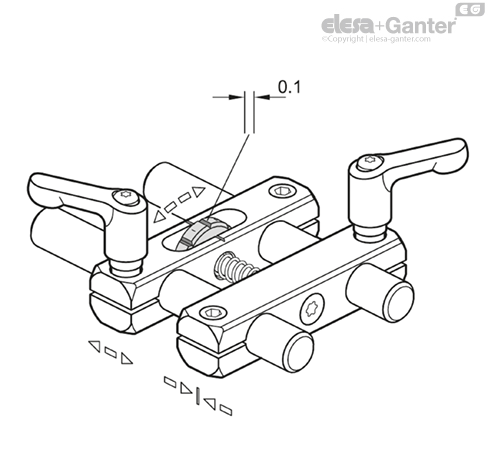

Regulacja
Podziałka na pokrętle regulacyjnym zapewnia regulację z dokładnością do 1/10 mm
